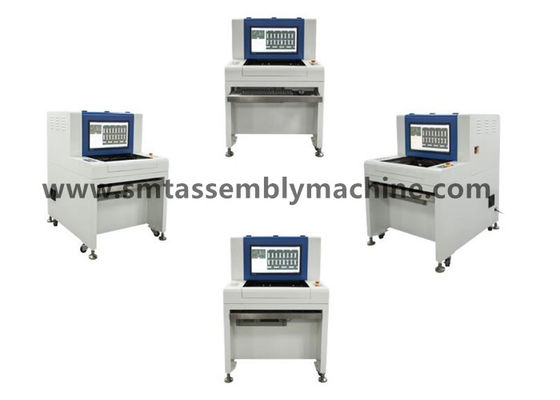

AOI SZ-X1 ανιχνεύει το βραχυκύκλωμα τμημάτων PCBA μετά από το συγκολλώντας φούρνο κυμάτων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Εξοπλισμός δοκιμών AOI | Πρότυπο: | SZ-X1 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Κάμερα: | Πλήρης έξυπνος ψηφιακός καμερών χρώματος |
| Ελάχιστη δοκιμή μερών: | 01005chip & ολοκληρωμένο κύκλωμα 10µm 0.3pitch | Ελέγξτε την παραγωγή αποτελέσματος: | Όργανο ελέγχου LCD 22 ίντσα |
AOI SZ-X1 ανιχνεύει το βραχυκύκλωμα τμημάτων PCBA μετά από το συγκολλώντας φούρνο κυμάτων
Σε μη απευθείας σύνδεση επιθεώρηση Suppor τ aoi μακρινό μετά από την κακία και on-line την κατάρτιση πωλήσεων ser
Η επιφάνεια τοποθετεί τη μηχανή τεχνολογίας τοποθετεί τον εξοπλισμό δοκιμής AOI, εξεταστικός τον πίνακα PCBA
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ είναι ένας επαγγελματικός ηλεκτρονικός κατασκευαστής εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις, που παράγουν: Εξοπλισμός δοκιμής AOI, βυσματωτή μηχανή AI, συγκόλληση κυμάτων, συγκόλληση επανακυκλοφορίας, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή συσσώρευσης, μηχανή γωνιών και άλλος εξοπλισμός Η αποθήκη εμπορευμάτων έχει το μεταχειρισμένο εξοπλισμό: Μηχανή τοποθέτησης της Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης της Samsung, εσωτερική μηχανή τοποθέτησης EZ-περασμάτων, εσωτερική μηχανή τοποθέτησης μηχανών πλατφορμών, μηχανή εκτύπωσης, συγκολλώντας επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός Η αποθήκη εμπορευμάτων έχει τα εξαρτήματα: μηχανές, πίνακες, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Μηχανή γραμμών χωρισμού εξοπλισμού και σε απευθείας σύνδεση μηχανή.
Σε μη απευθείας σύνδεση πρότυπα: X1 προϊόντα μπαλωμάτων ανίχνευσης, βυσματωτά προϊόντα ανίχνευσης X3
Σε απευθείας σύνδεση πρότυπα: X5 προϊόντα μπαλωμάτων ανίχνευσης φωτογραφιών καμερών, βυσματωτά προϊόντα ανίχνευσης φωτογραφιών καμερών X6.
SZ-Χ1 σε μη απευθείας σύνδεση AOI εισαγωγή προϊόντων/X3
1. Αρχή AOI: χρησιμοποιήστε τις σύγχρονες οπτικές αρχές και την τεχνολογία ψηφιακών κάμερα για να πυροβολήσετε το ανιχνευμένο αντικείμενο σε πραγματικό - χρόνος, αναλύστε και επεξεργαστείτε τη συλλήφθείη εικόνα μέσω του υπολογιστή και του ειδικού λογισμικού, και παράγετε αυτόματα τα αποτελέσματα ανίχνευσης.
2. Λειτουργία AOI: Αποτελεσματικό ποσοστό ανίχνευσης AOI: περισσότερο από 99% (χειρωνακτικό ποσοστό ανίχνευσης: περίπου 70%)
Μειώστε την εργασία: 2-4 άνθρωποι/γραμμή παραγωγής, υψηλή αποδοτικότητα ανίχνευσης
Μέσω της λειτουργίας SPC, οι ατέλειες διαδικασίας μπορούν να μετρηθούν ακριβώς και μπορούν να ελεγχθούν αποτελεσματικά
Η σταθερότητα είναι πολύ υψηλότερη από αυτή της εργασίας, μακροπρόθεσμη χρήση, το περιεκτικό κόστος μπορεί να μειωθεί σημαντικά
Μπορεί να ενισχύσει την περιεκτική δύναμη της επιχείρησης και να βελτιώσει αποτελεσματικά τη γενική ανταγωνιστικότητα της επιχείρησης.
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
| Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
| Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
| Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: ταχύτητα ανίχνευσης 40.70mm X30.90mm< 270ms=""> Πρότυπα: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> Προαιρετικός: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> Προαιρετικός: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
| πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
| Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
| Ανιχνεύστε τον τύπο κάλυψης | Το όφσετ, λιγότερος κασσίτερος, βραχυκύκλωμα, ρύπανση, ελλείποντα μέρη, λοξό, μόνιμο μνημείο, πλευρά που στέκεται, κτυπώντας, λανθασμένα μέρη, ζημία, να επιπλεύσει ύψος, πολικότητα, εικονική συγκόλληση, κενή συγκόλληση, έκχυση κόλλας, τρύπα κασσίτερου, καρφώνει όχι έξω, κ.λπ. |
| Ιδιαίτερα χαρακτηριστικά | Τα πολλαπλάσια προγράμματα τρέχουν συγχρόνως, αυτόματο πρόγραμμα ανάκλησης υποστήριξης 0-359° περιστρεφόμενα μέρη (σε 1°) |
| Ελάχιστη δοκιμή μερών | 10µm: 01005chip & ολοκληρωμένο κύκλωμα 0.3pitch |
| SPC και κανονισμός διαδικασίας | Τα στοιχεία δοκιμής αρχείων σε όλη τη διαδικασία και εκτελούν τις στατιστικές και η ανάλυση, οποιαδήποτε περιοχή μπορεί να δει τη θέση παραγωγής και την ποιοτική ανάλυση, και την παραγωγή Excel, Txt και άλλες μορφές αρχείου |
| Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
| Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
| λειτουργικό σύστημα | Windows7 επαγγελματίας |
| Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
| Προδιαγραφές συστημάτων | |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
