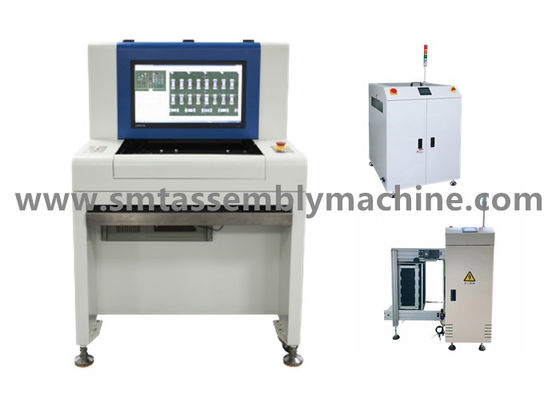

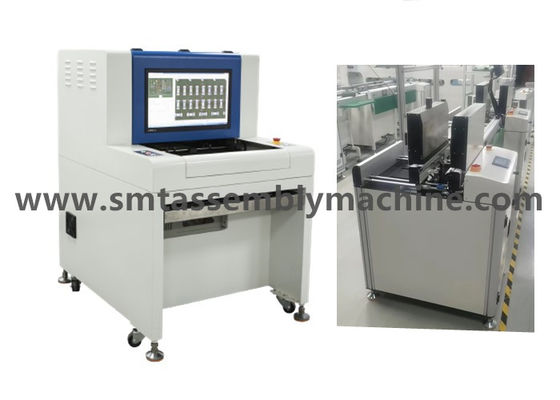

Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
---|---|---|---|
Διάσταση: | 1070*900*1310 χλστ | Σύστημα γραμμωτών κωδίκων: | 1D 2$ος κώδικας |
Τηλεχειρισμός: | δίκτυο μέσω TCP/IP | Λειτουργικό σύστημα: | Windows 7 Professional |
Υψηλό φως: | Τα στοιχεία PCBA αυτοματοποίησαν την οπτική μηχανή επιθεώρησης,Μηχανή CE AOI,Μηχανή στοιχείων AOI PCBA |
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ είναι ένας επαγγελματικός ηλεκτρονικός κατασκευαστής εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις, που παράγουν: Εξοπλισμός δοκιμής AOI, βυσματωτή μηχανή AI, συγκόλληση κυμάτων, συγκόλληση επανακυκλοφορίας, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή συσσώρευσης, μηχανή γωνιών και άλλος εξοπλισμός Η αποθήκη εμπορευμάτων έχει το μεταχειρισμένο εξοπλισμό: Μηχανή τοποθέτησης της Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης της Samsung, εσωτερική μηχανή τοποθέτησης EZ-περασμάτων, εσωτερική μηχανή τοποθέτησης μηχανών πλατφορμών, μηχανή εκτύπωσης, συγκολλώντας επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός Η αποθήκη εμπορευμάτων έχει τα εξαρτήματα: μηχανές, πίνακες, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ έχει μια ανώτερη ομάδα μηχανικών με την πλούσια εμπειρία συντήρησης, που ειδικεύεται στην παροχή μιας σειράς λογισμικού μηχανών τοποθέτησης και συντήρησης και ανίχνευσης μηχανικών βλαβών υλικού. Περιλαμβάνει κυρίως το κεφάλι λέιζερ JUKI, τον πίνακα μητρικών καρτών υπο--ΚΜΕ ΚΜΕ, τον οδηγό άξονα πινάκων X/Y/Z/T κίνησης, τον επικεφαλής πίνακα, την κάρτα ελέγχου εικόνας, το I/O πίνακα, τη σερβο μηχανή JUKI, τη κάμερα, την οθόνη αφής επίδειξης, τη σερβο μηχανή και άλλες συντήρηση και υπηρεσίες αντικατάστασης. Οι αμοιβές της επιχείρησης είναι λογικές, τα εξαρτήματα αποθηκών εμπορευμάτων είναι ικανοποιητικά, ο κύκλος συντήρησης είναι σύντομος, το one-time ποσοστό επιτυχίας επισκευής είναι υψηλό, και η του δέλτα περιοχή ποταμών μαργαριταριών μπορεί να παρέχει την από σπίτι σε σπίτι εγκατάσταση, την ανάθεση, τη συντήρηση και τη συντήρηση.
Η επιχείρησή μας έχει εισαγάγει τις μεταχειρισμένες μηχανές τοποθέτησης για πολύ καιρό, σύντομος χρόνος χρήσης μηχανών, καλή συντήρηση, καλή θέση παραγωγής, παρέχει την υπερπόντια πρότυπη επιφύλαξη, το πλεονέκτημα τιμών είναι προφανές, η επιχείρηση ειδικεύεται στις μηχανές τοποθέτησης, τις βυσματωτές μηχανές, το περιφερειακό εξοπλισμό SMT και τα εξαρτήματα ανακυκλώνοντας, εμπορικές συναλλαγές, υποδοχή για να συμβουλευθεί!
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ εμμένει στην αρχή της ειλικρίνειας, της απλότητας, του πραγματισμού και της σεμνότητας, εμμένει στην αρχή την αλήθεια από τα γεγονότα, χρησιμοποιεί τα προϊόντα ως μέσο, και υιοθετεί τη νέα μορφή δημιουργίας των υπηρεσιών IP ως επιχειρησιακή φιλοσοφία, παρέχουμε στους πελάτες τις λύσεις για να πραγματοποιήσουμε την κοινωνική αξία της επιχείρησης και της ομάδας.
Τι SMD εσείς πιθανώς δεν ξέρει; Αλλά όταν τις μηχανές τοποθέτησης SMT, πολλοί άνθρωποι μπορούν να ξέρουν.
Η διαφορά μεταξύ SMD και SMT της μηχανής τοποθέτησης SMT:
SMD είναι η σύντμηση τοποθετημένων των επιφάνεια συσκευών, το οποίο σημαίνει: η επιφάνεια τοποθετεί τη συσκευή, είναι SMT (η επιφάνεια τοποθετεί
Τεχνολογία) συστατικά, συμπεριλαμβανομένου του ΤΣΙΠ, SOP, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, Mcm και ούτω καθεξής.
Η επιφάνεια τοποθετεί τα συστατικά εισήχθη περίπου δύο δεκαετίες πριν και αναγγάλθηκε σε μια νέα εποχή. Από τα ενεργητικά συστατικά στα ενεργά συστατικά και τα ολοκληρωμένα κυκλώματα,
Το τελικό αποτέλεσμα είναι μια επιφάνεια τοποθετεί τη συσκευή (SMD) που μπορεί να συγκεντρωθεί μέσω του εξοπλισμού επιλογή-και-θέσεων.
Για πολύ καιρό, υποτίθεται ότι όλα τα τμήματα μολύβδου θα ήταν τελικά διαθέσιμα στις συσκευασίες SMD.
SMT είναι η σύντμηση της επιφάνειας τοποθετεί την τεχνολογία, το οποίο σημαίνει: τεχνολογία συνελεύσεων επιφάνειας, η οποία είναι αυτήν την περίοδο η δημοφιλέστερες τεχνολογία και η διαδικασία στη βιομηχανία συνελεύσεων ηλεκτρονικής.
SMT είναι μια νέα γενιά της ηλεκτρονικής τεχνολογίας συνελεύσεων, η οποία συμπιέζει τα παραδοσιακά ηλεκτρονικά συστατικά στις συσκευές που είναι μόνο μερικά δέκατα του μεγέθους.
Κατά συνέπεια, η ηλεκτρονική συνέλευση προϊόντων πραγματοποιείται με την υψηλή πυκνότητα, την υψηλή αξιοπιστία, τη μικρογράφηση, το χαμηλότερο κόστος, και την αυτοματοποίηση παραγωγής.
Αυτό το μικρογραφημένο συστατικό καλείται: Συσκευή SMD (ή SMC, συσκευή τσιπ). Η μέθοδος διαδικασίας τα συστατικά επάνω σε ένα τυπωμένο PCB πινάκων καλείται διαδικασία SMT.
SZ-Χπαράμετροι1/X3Technicalτουσε μη απευθείας σύνδεσηεξοπλισμούεπιθεώρησηςAOIοπτικού
Λειτουργικές προδιαγραφές | |
Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: ταχύτητα ανίχνευσης 40.70mm X30.90mm< 270ms=""> Πρότυπα: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> Προαιρετικός: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> Προαιρετικός: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
Ιδιαίτερα χαρακτηριστικά | Τα πολλαπλάσια προγράμματα τρέχουν συγχρόνως, αυτόματο πρόγραμμα ανάκλησης υποστήριξης 0-359° περιστρεφόμενα μέρη (σε 1°) |
Ελάχιστη δοκιμή μερών | 10µm: 01005chip & ολοκληρωμένο κύκλωμα 0.3pitch |
SPC και κανονισμός διαδικασίας | Τα στοιχεία δοκιμής αρχείων σε όλη τη διαδικασία και εκτελούν τις στατιστικές και η ανάλυση, οποιαδήποτε περιοχή μπορεί να δει τη θέση παραγωγής και την ποιοτική ανάλυση, και την παραγωγή Excel, Txt και άλλες μορφές αρχείου |
Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
λειτουργικό σύστημα | Windows7 επαγγελματίας |
Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
Προδιαγραφές συστημάτων | |
Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
Βάρος συσκευών | ΠΕΡ. 350KG |
Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
