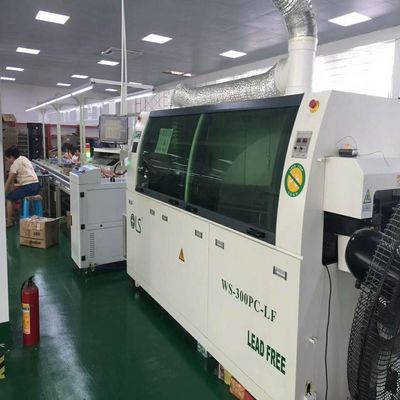

Εικονική οθόνη και έλεγχος PLC DIP μηχανή συγκόλλησης για 0 - 450mm PCB

0-450mm PCB κύμα συγκόλλησης Μηχανή οθόνης αφής και PLC DIP κύμα μηχανή συγκόλλησης

Top 450 σειρά Εικονική οθόνη + PLC έλεγχο κύμα μηχανή συγκόλλησης

Χαρακτηριστικά του προϊόντος:

εξορθολογισμένη σχεδίαση σχήματος, εσωτερική μοντελοποιημένη σχεδίαση, κατάλληλη για τμήματα SMT και DIP συγκόλλησης χωρίς μόλυβδο·
Εικονική οθόνη + σύστημα ελέγχου PLC·
Μετακίνηση της χρήσης μη ράβδους κινητήρα κεφαλής κυλίνδρου, ο γερμανικός έλεγχος PLC Siemens, σταθερός και αξιόπιστος. (επιλογή κινητήρα βήματος)
Σύστημα αυτόματης τροφοδοσίας ροής με αντλία αέρα και συσκευή παρακολούθησης του επιπέδου υγρού, για τη διατήρηση της σταθερής τροφοδοσίας ροής.
πατενταρισμένο σχεδιασμό ακροβωτίου, το πλάτος της κορυφής μπορεί να ρυθμιστεί αυτόματα με το μέγεθος της πλακέτας PCB.
τα ηλεκτρικά εξαρτήματα είναι όλα εισαγόμενα εμπορικά σήματα, όλες οι γραμμές σήματος είναι προστατευμένες·
Η θέρμανση της περιοχής με τη χρήση μικροθερμού αέρα μπορεί να επιταχύνει τον κύκλο σχεδιασμού, η επίδραση θέρμανσης είναι πιο ομοιόμορφη.
το σύστημα προθερμοποίησης χρησιμοποιεί τέσσερα τμήματα μεμονωμένα ελεγχόμενα για να εξασφαλίσει τη διαδικασία συγκόλλησης·

με ευφυή διάγνωση σφαλμάτων, κατάσταση της συσκευής αυτόματης καταγραφής και λειτουργία διαφορετικών χρηστών·
Δομή αλυσίδας κίνησης με διπλό νύχια, για την ενίσχυση της προσαρμοστικότητας διαφόρων PCB·
να παρακολουθεί τη χρήση προφίλ δύναμης, σκληρυμένων, ανθεκτικών·
Το πλάτος της αλυσίδας μπορεί να ρυθμίζεται με το μέγεθος της πλακέτας PCB.
Ο εξοπλισμός αυτόματης συγκόλλησης θα βοηθήσει στην οικονομία και η εγκατάσταση της αυτόματης συσκευής καθαρισμού..
Ζυθοποιία από ανοξείδωτο χάλυβα και φίλτρο εξάτμισης για να βοηθηθεί η οικονομική συσκευή ψεκασμού, μια αρθρωτή δομή τύπου συρτάρι για να διευκολυνθεί ο καθαρισμός.
πατενταρισμένο σχεδιασμό ακροβωτίου, το πλάτος της κορυφής μπορεί να ρυθμιστεί αυτόματα με το μέγεθος της πλακέτας PCB.
πλέγμα με ακρίβεια, επίπεδη πολυτροπτική κυματοειδή κούμπλα έξω από το σύστημα, εύκολη ρύθμιση·
λειτουργία κυμάτων συγκόλλησης οικονομικής λειτουργίας, λιγότερη οξείδωση, εξοικονόμηση ενέργειας·
τη χρήση φυγοκεντρικών ανεμιστήρων προς τα πάνω και προς τα κάτω από το καυσαέριο, μειώνοντας τον κίνδυνο πυρκαγιάς·
σχεδιασμός εξωτερικού αισθητήρα ροής, πιο αξιόπιστος και ανθεκτικός·

1 Σύστημα ψεκασμού

- κινητή κίνηση της κεφαλής του κυλίνδρου χωρίς ράβδους, σταθερό και αξιόπιστο σύστημα ελέγχου PLC της γερμανικής Siemens (επιλογή κινητήρα βήματος)
- σύστημα αυτόματης τροφοδοσίας ροής με αντλία αέρα και συσκευή παρακολούθησης του επιπέδου υγρού, για τη διατήρηση της σταθερής τροφοδοσίας ροής·
- ολοκληρωμένα συστήματα ανάκτησης ροής και διήθησης αερισμού, χρήσιμη προστασία του περιβάλλοντος,

- μονωτικό σύστημα ψεκασμού τοποθετημένο στο όχημα, εύκολη συντήρηση,

- προθέρμανση με χρήση προθέρμανσης θερμού αέρα ζώνη 3 +1 μικροτμήμα προβολείς ζώνη υπερύθρων προθέρμανσης, μεγάλη ισχύς,
- τέσσερα τμήματα προθέρμανσης ζώνης μήκους 1800 mm, για να κάνει την υποστήριξη θερμοκρασίας πλατφόρμα;
- προθέρμανση ζώνης ολόκληρο το παράθυρο παρατήρησης, το σχέδιο ανάπτυξης,

- μοντελοποιημένη σχεδίαση θερμαντήρα, εύκολη συντήρηση,

- σχηματισμένη τροχιά δοντιών τόξου, με κατοχυρωμένο δίπλωμα ευρεσιτεχνίας σχεδιασμό πύλης για την επίτευξη εξαιρετικά χαμηλής οξειδωτικής ικανότητας,
- συγκόλληση με ακρίβεια, επίπεδη πολλαπλής κατεύθυνσης κυματοειδής κουμπί έξω από το σύστημα, εύκολη ρύθμιση
- κύμα συγκόλλησης με το τμήμα του κεντρικού συστήματος στήριξης, για την αποφυγή της μεγάλης παραμόρφωσης της συγκολλημένης πλάκας με αρνητική επίδραση,
- καμινάδα κατεβάσεως και εξόδου, και αυτόματη συσκευή ελέγχου ορίου ανύψωσης, εύκολη στη λειτουργία,
- Ειδική συσκευή οξείδωσης για τη μείωση της δημιουργίας οξειδωμένης μαύρης σκόνης.
- εξωτερική θερμική θέρμανση, κασσίτερος δεν είναι εύκολο να παραμορφωθεί, κασσίτερος σταθερότητα θερμοκρασίας,
- οικονομική λειτουργία με κύματα κασσίτερου, λιγότερη οξείδωση, εξοικονόμηση ενέργειας,
- κορυφή κύματος σοκ και κλίση προς τα εμπρός από τη σχεδίαση χαμηλού επιπέδου, ενεργειακή απόδοση και μείωση της ποσότητας οξείδωσης,
- Όλες οι φούρνες και οι πύλες αερισμού από τιτάνιο, ανθεκτικές στη διάβρωση σε υψηλές θερμοκρασίες, χωρίς ποτέ παραμόρφωση.

4 σύστημα ψύξης

- διπλή σχεδίαση ζώνης ψύξης, χρήση ισχυρού ψυχρού τρόπου προς τα πάνω και προς τα κάτω από τον ανεμιστήρα, φωτισμό σημείων·

5 Μεταφορές και σύστημα διαμόρφωσης πλάτους

- υψηλής αντοχής ειδικού κράματος στην παραμόρφωση των σιδηροδρόμων,
- ενίσχυση του ευρωπαϊκού σχεδίου Li Sheng για την ενίσχυση των νυχιών από τιτάνιο, ώστε να εξασφαλιστεί η αξιόπιστη μεταφορά·
- τα συστήματα υπερευέλικτης θέσης με διαμόρφωση πλάτους βίδας·
6 Σύστημα ελέγχου
-Ολόκληρη η μηχανή υιοθετεί τον έλεγχο της μονάδας ελέγχου θερμοκρασίας Siemens PLC +, σταθερή και αξιόπιστη.
- τα ηλεκτρικά εξαρτήματα είναι όλα εισαγόμενα εμπορικά σήματα, όλες οι γραμμές σήματος είναι προστατευμένες·

- ισχυρό λογισμικό ελέγχου, που εκτελείται στο σύστημα Windows XP, στα αγγλικά και μπορεί να αλλάξει ανά πάσα στιγμή·

Τεχνικές παραμέτρους:

Εργασιακό πλάτος PCB 0~450mm ρυθμιζόμενο πρότυπο μέγεθος
Υψόμετρο μεταφοράς PCB Max.750±50mm
Κατεύθυνση μεταφορέα PCB L-R
Ταχύτητα μεταφοράς PCB 0-2,0m/min
Στριβή διαδρομής μεταφορέα 3~7
Διάστημα ζώνης προθερμοποίησης 2000 mm ((4*500 mm)
Ζώνη προθέρμανσης αριθμός 4
Θερμοκρασία προθέρμανσης 0~250°C
Δύναμη προθέρμανσης 13kw
Δύναμη αντιστάθμισης θερμότητας 2kw
Υλικό συγκόλλησης χωρίς μόλυβδο/κοινό υλικό συγκόλλησης τύπου συγκόλλησης
Όγκος συγκόλλησης 300-400 kg
Θερμοκρασία συγκόλλησης 0~350±1°C
Δύναμη συγκόλλησης 12kw
Τύπος ελέγχου θερμοκρασίας P.I.D.
Ατμοί συγκόλλησης 10~100 ml/min
Θερμοκρασία ψύξης 10°C κάτω
Πυροβολιστής Κινούμενος τύπος SMC Μηδενικός κύλινδρος
Δράσεις 3 φάσης 5 (5W,3P) 380V
Δύναμη θέρμανσης 25kw
Δύναμη λειτουργίας Περίπου 8 kW
Προμήθεια αέρα 5kg/cm2
Γύρω στα 1800 κιλά.
Μέγεθος L*W*H 4500*1500*1750mm
