Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Μηχανή επιλογών και θέσεων | Κεφάλια: | 6/8 κεφάλια |
|---|---|---|---|
| Μηχανή: | Σερβοκινητήρας | Ταχύτητα: | 25000-30000CPH |
| Ακριβότητα: | 00,05 χιλιοστά | Τροφοδότης: | 16 τεμάχια τροφοδοτών 8 mm |
| Βάρος: | 1200 κιλά | Ηλεκτρική τροφοδοσία: | Εναλλακτικός ρεύμα 220V |
| Κατασκευή προϊόντων: | Φως λαμπτήρα, φως σωλήνα, φως πάνελ, φως κατακλυσμού, οδηγός | Προσαρμόστε: | - Ναι, ναι. |
| Επισημαίνω: | Μηχανή επιλογής και τοποθέτησης SMT,η επιφάνεια τοποθετεί τη μηχανή τεχνολογίας |
||

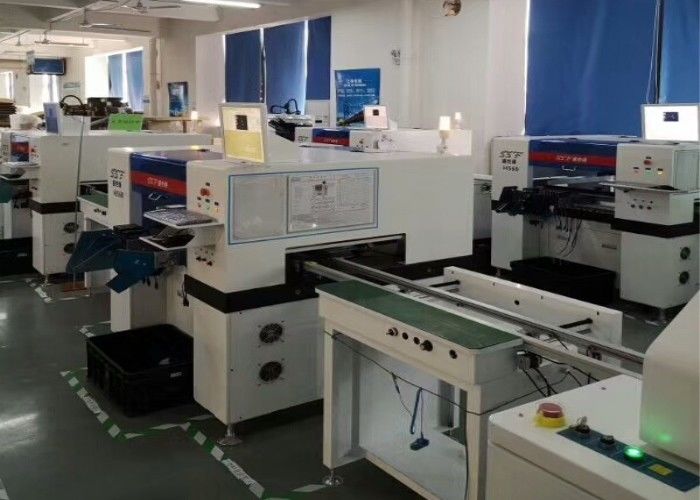

Η γραμμή παραγωγής SMT, η μηχανή επιλογής και τοποθέτησης SMT για οδηγό σωλήνα λαμπτήρα LED
Ονομασία προϊόντος: μηχανή διάλεξης και τοποθέτησης S6 πλήρης γραμμή SMT
1.2 μέτρα εκτυπωτής οθόνης + μεταφορέας + μηχανή επιλογής και τοποθέτησης + μεταφορέας + φούρνο επανεισφοράς
Κύρια χαρακτηριστικά του προϊόντος:
1Η πλατφόρμα χρησιμοποιεί τον ιαπωνικό panasonic servo κινητήρα, εισαγόμενη τροχιά, εξασφαλίζει τη σταθερότητα και την ακρίβεια ελέγχου της κινητής πλατφόρμας.
2. Ο άξονας X, Y υιοθετούν πανασική servo drive, με εισαγόμενο γραμμικό οδηγό, εξασφαλίζουν το πακέτο υψηλής ακρίβειας, υψηλής ταχύτητας, τη σταθερότητα της πρώτης κατηγορίας.
3. 4 ορίζει υψηλής ταχύτητας εργασία ανοίγματος πόστ ταυτόχρονα, βελτιώνει σημαντικά την απόδοση του εξοπλισμού.
4. Εύκολο να κατανοήσει τον τρόπο γραφικού προγραμματισμού, βελτιώσει σημαντικά την ευκολία της λειτουργίας, αυτόματη οπτική βοηθητική τοποθέτηση τοποθέτηση, ακριβής, βολική.
5Η επιλογή μιας ποικιλίας batcher, μπορεί να ικανοποιήσει την απαίτηση των διαφορετικών LED συσκευασίας συστατικών του SMT.
6Ελέγχεται από βιομηχανικό υπολογιστή ελέγχου + ανεξάρτητο ειδικό ελεγκτή, σταθερότητα συστήματος, απλή λειτουργία, εύκολη εκμάθηση.
7. Ισχυρό λογισμικό, προγραμματισμός συντεταγμένων χρησιμοποιώντας αριθμητική και γραφική εμφάνιση, συντεταγμένη διόρθωση και αλλαγή είναι βολικό,η διαδικασία παραγωγής της προόδου και των κατασκευαστικών στοιχείων των εικονικών προγραμμάτων εμφάνισης, η επιδότηση είναι βολική.
8. Το λογισμικό χρησιμοποιεί το σύστημα βάσης δεδομένων, διάφορα είδη προγραμματισμού PCB μπορεί να αποθηκευτεί, βολική κλήση, ένα προγραμματισμό των νέων προϊόντων, καλώντας για τη ζωή.
9. Η πλατφόρμα, ο άξονας Y, ο άξονας X μπορεί να μετακινηθεί χειροκίνητα, ελεύθερη ρύθμιση ταχύτητας κίνησης, να συνειδητοποιήσει οποιοδήποτε σημείο μπορεί να φτάσει χειροκίνητα, βολικό προγραμματισμό.
10Εισαγόμενο σύστημα ανίχνευσης αρνητικής πίεσης, για την ακριβή ανίχνευση του υλικού απορρόφησης, αποτρέποντας αποτελεσματικά τη διαρροή υλικού, εκχυλίσματος.
11Μια γεννήτρια αρνητικής πίεσης με ενσωματωμένο, χαμηλό θόρυβο, μακρά διάρκεια ζωής, σταθερή πίεση κενού.
12Η τυποποιημένη διαμόρφωση: 1 σύνολο βιομηχανικού υπολογιστή ελέγχου, ανοίγματος τεσσάρων ομάδων, ακροφύσιο αναρρόφησης 12.
13Προαιρετικά: εξωτερικές ταινίες για τροφοδοσία Yamaha 8 mm, 12 mm, 16 mm και 24 mm.
Τεχνικές παραμέτρους
|
Ονομασία προϊόντος |
ΣΤ 1.5m μηχανή διάλεξης και τοποθέτησης SST-S6/S8 |
|
Μέγιστη έκταση PCB |
1200 × 285 χιλιοστά |
|
Μέγιστη κινητή περιοχή |
Άξονας Χ 1200 mm, Άξονας Y 320 mm |
|
Άξονας Z Μέγιστο εύρος κίνησης |
12 χιλιοστά |
|
Μέγιστη ταχύτητα τοποθέτησης |
38000CPH |
|
Τυπική ταχύτητα τοποθέτησης |
22000-35000CPH |
|
Ακριβότητα κίνησης |
±0,05 mm |
|
Μέθοδος θέσης |
Η κάμερα σημείου MARK + θέση οπτικής κάμερας |
|
Μπορεί να τοποθετήσει εξαρτήματα |
0603 άνω αντίσταση και συσσωρευτές μέρη και LED τσιπ 3528, 5050, εν τω μεταξύ πληρούν την απαίτηση της τοποθέτησης τσιπ SOP SOT, και συμβατό με όλα τα είδη υψηλής ισχύος τοποθέτηση τσιπ. |
|
Τύποι παραγωγής |
Φως σωλήνα LED, μαλακό φως λωρίδας LED, οδηγός τροφοδοσίας ρεύματος, φράχτης φωτός, μονάδα οθόνης, οθόνη οθόνης κλπ. Πολλαπλά προϊόντα εφαρμογής LED. |
|
Μέθοδος προγραμματισμού |
Αυτόματη οπτική κάμερα Προγραμματισμός θέσης |
|
Τροφοδοτικό τύπου ζώνης |
8mm, 12mm, 16mm και 24mm τροφοδότης |
|
Αριθμός τροφοδοτών |
Μπορεί να εγκατασταθούν 20pcs από τυποποιημένο τροφοδότη 8mm ή 10pcs από 12mm τροφοδοτών |
|
Λειτουργικό σύστημα |
ΒΙΝΤΟΥΣ 7 |
|
Συμπυκνωμένος αέρας |
0.55MPA |
|
Ηλεκτρική τροφοδοσία |
220V, 50Hz,2.0KW |
|
Βάρος |
1200 κιλά |
|
Διάσταση |
2000MM(L) *1100MM(W) *1450MM(H) |
Κύρια εξαρτήματα Προμηθευτής μηχανής
| Καλώδια | Γερμανία IGUS |
| Σερβοκινητήρας | ΠΑΝΑΣΟΝΙΚ |
| Στροφική ράβδος | Γιαπωνέζικα KURODA/THK |
| Σιδηρόδρομος καθοδήγησης | Ταϊβάν HIWIN |
| Σύστημα κενού. | Γερμανία αντλία κενού |
| Κεφαλής κινητήρα Z | Ιαπωνία Shino |
| Επαγωγικός διακόπτης | Πανασόνικ |
| Αρνητικός μετρητής πίεσης | Πανασόνικ |
| Κάμερα | Σόνυ |
