Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | smt μεταφορέας PCB | Ηλεκτρική τροφοδοσία: | AC100-230V, 50Hz |
|---|---|---|---|
| Υψόμετρο του μεταφορέα: | 900±20 (ή χρήστης που διευκρινίζεται) | Σχεδιασμός: | Μονωδική |
| Τύπος μεταφορέα: | Στρογγυλή ζώνη ή επίπεδος | Κατεύθυνση μεταφορέα: | Left→right ή right→left |
| Επισημαίνω: | μεταφορέας PCB 50Hz SMT,Αντιστατικός μεταφορέας PCB SMT |
||

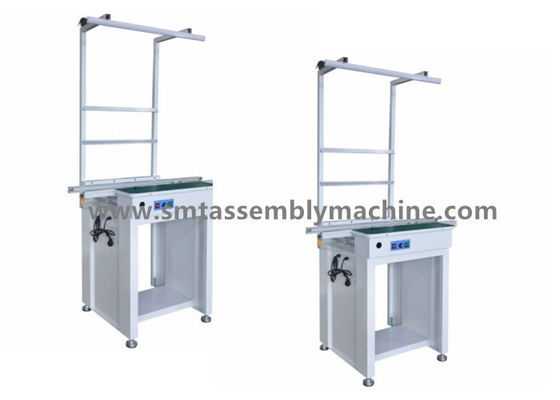

Μεταφορά της πλακέτας PCB 0,5m 0,6m 1m 1,2m 1,5 πλέξιμο τραπέζι με φως σταθμό
Σταθμός αγκυροβολίας 0,5m0,6m1m1,2m1,5mΠίνακα διακόσμησης με πλάτος βίδες ελαφρού σταθμού
Χρησιμοποιήστε αντιστατικό καουτσούκ SMT ντόκ 0,5m 0,6m 1,2m Πίνακα σύνδεσης με φωτεινό σταθμό
Μηχανή τοποθέτησης SMD 0,5m 0,6m 1m 1,2m 1,5m SMT δεξαμενή
Μεταφορέας PCB, μεταγωγική λωρίδα SMT PCB με λάμπα, μεταγωγική λωρίδα ρυθμιζόμενου πλάτους
Ονομασία προϊόντος: SMT PCB conveyor, ρυθμιζόμενο inline conveyor για γραμμή SMT
Χαρακτηριστικά των προϊόντων SMT dock
Αυτόματη χειροκίνητη λειτουργία δύο λειτουργιών, πρότυπη αντιστατική επιφάνεια εργασίας.
Αντιστατική επίπεδη ζώνη, αλουμινένιο προφίλ οδηγός σιδηρόδρομο, για να εξασφαλιστεί ομαλή σύνδεση και ομαλή μεταφορά.
Διεύρυνση του μηχανισμού για να εξασφαλιστεί ότι οι σιδηρόδρομοι μεταφοράς είναι παράλληλοι μεταξύ τους.
Εξοπλισμένο με διεπαφή επικοινωνίας σήματος, μπορεί να συνδεθεί με άλλες συσκευές στο διαδίκτυο.
Καρτόνι τυποποιημένου φωτισμού και επεξεργασίας.
Ηλεκτρονικός ρυθμιστής ταχύτητας ρυθμιστής ταχύτητας, ταχύτητα μεταφοράς 0-2M/min ρυθμιζόμενη.
Όλες οι αποβάθρες είναι ρυθμιζόμενες σε πλάτος 650 mm και ύψος 900 mm.
Το συνολικό ύψος με τη βάση φωτισμού είναι ρυθμιζόμενο σε 1850 mm.
Σταθμός κολλήματος SMT (μη βαθμονωμένο διαφόρων μήκων)
Τεχνικές παραμέτρους
Μεταφράστηκε από το www.DeepL.com/Translator (δωρεάν έκδοση)

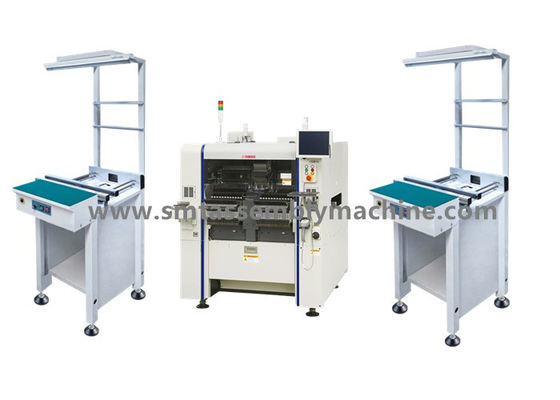

| Περιγραφή | Ο εξοπλισμός αυτός χρησιμοποιείται για σύνδεση μεταξύ γραμμών SMT και AI, τρέξιμο μεταξύ PCB, επιθεώρηση, δοκιμή ή χειροκίνητη εισαγωγή ηλεκτρονικών εξαρτημάτων |
| Τύπος μεταφορέα | Στρογγυλή ζώνη ή επίπεδη ζώνη |
| Ταχύτητα μεταφορέα | 0.5-20 m/min ή όπως ορίζεται από τον χρήστη |
| Ηλεκτρική τροφοδοσία | 100-230V εναλλασσόμενο ρεύμα (υποδείκνυται από τον χρήστη), μονοφασική |
| Ηλεκτρικό φορτίο | Μέγιστο 100 βολτ Α |
| Υψόμετρο του μεταφορέα | 900±20 (ή καθορισμένο από τον χρήστη) |
| Κατεύθυνση μεταφορέα | Αριστερά→δεξιά ή δεξιά→αριστερά |
Κλείστης ρεύματος:
Ελέγξτε την παροχή ενέργειας ολόκληρης της μηχανής, όταν το δείκτη φωτός είναι αναμμένο, η ενέργεια είναι ενεργοποιημένη.
2Το κουμπί κανονικό / παράκαμψη είναι (χειροκίνητη και αυτόματη αλλαγή):
Στην κανονική κατάσταση, είναι λευκή κίνηση, και η πλακέτα PCB σταματά στον πίσω αισθητήρα, περιμένοντας να λάβει την πλακέτα.
Όταν το σήμα είναι προς τα κάτω T έξω από την επιφάνεια, Bypass είναι χειροκίνητο, και η επιφάνεια PCB σταματά στο αισθητήρα ανίχνευσης
, μετά την ολοκλήρωση της οπτικής επιθεώρησης, αποσυνδέεται ο διακόπτης PASS και βγαίνει από την πλακέτα όταν λαμβάνεται το σήμα της πλακέτας.
3.Κεμπίνας ταχύτητας:
Ρυθμισμός ταχύτητας μεταγωγικής λωρίδας (L σημαίνει αργή, H σημαίνει γρήγορη)
Παράμετροι προδιαγραφών
| Αριθμός μοντέλου |
Α-50Α/FCA-60Α Α-80A/FCA-100A |
Α-50Β/FCA-60Β Α-80Β/FCA-100Β |
Α-50AL/FCA-60AL Α-80AL/FCA-100AL |
| Μέγεθος πλακέτας κυκλωμάτων | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Διάσταση | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Βάρος | 60 κιλά | 110 κιλά | 60 κιλά |
Πώς λειτουργεί:
Μηχανή στο συμβούλιο και πίσω μηχανή συμβούλιο σήμα, τρεις φωτοηλεκτρικές πιέσεις το μπροστινό και το πίσω συμβούλιο και τη μέση στάση, λειτουργία ανίχνευσης,μετά την ανίχνευση έχει πλήκτρο ελέγχου PASS για να αποφασίσει να απελευθερώσει (χειροκίνητο), αλλά και εξοπλισμένο με αυτόματο αφαιρέσει λειτουργία κουμπί, μπορείτε να επιλέξετε αυτόματη / χειροκίνητη λειτουργία, σύμφωνα με την πραγματική ανάγκη παραγωγής για να επιλέξετε τη λειτουργία,η ροή της πλάκας μπορεί να ρυθμίζεται ελεύθεραΟ ανθρώπινος σχεδιασμός της μηχανής βελτιώνει την αποδοτικότητα και μειώνει την σπατάλη εργατικού δυναμικού για τις επιχειρήσεις, εξοικονομώντας περιττές επενδύσεις.
Χαρακτηριστικά του προϊόντος
1Μηχανισμός διεύρυνσης με βίδα για να εξασφαλίζεται ότι οι σιδηροτροχιές μεταφοράς είναι παράλληλες μεταξύ τους.
2Η επαγγελματική ανθεκτική στην φθορά και αντιστατική επίπεδη ζώνη και το ειδικό μονοπάτι καθοδήγησης προφίλ αλουμινίου υιοθετούνται για να εξασφαλίσουν την ομαλή σύνδεση και την ομαλή μεταφορά.
3. Τυπικά εξοπλισμένο με διεπαφή επικοινωνίας σήματος, μπορεί να συνδεθεί με άλλες συσκευές σε απευθείας σύνδεση.
4Υπάρχουν δύο λειτουργίες αυτόματου χειροκίνητου χειρισμού, και εξοπλισμένη είναι η τυποποιημένη αντιστατική πλάκα τραπέζι εργασίας.
5Προαιρετικά τυποποιημένα φώτα και χαρτόνια επεξεργασίας.
6Χρησιμοποιήστε ηλεκτρονικό κυβερνήτη για να ρυθμίσετε την ταχύτητα, η ταχύτητα μεταφοράς είναι 0-3M / min ρυθμιζόμενη χωρίς βήματα.
Περιγραφή του πίνακα ελέγχου
Το πλήκτρο FINISH δεν έχει αυτόματη κλειδαριά και κάθε πάτημα υποδεικνύει ότι η επιθεώρηση έχει ολοκληρωθεί.
Η πλακέτα PCB περνά και συνεχίζει να τρέχει.
Το κουμπί PASS/CHECK δεν πιέζεται
Πίνακα PCB PASS δεν χρειάζεται να ελεγχθεί, περνά αυτόματα.
Το CHECK σημαίνει ότι η πλακέτα PCB χρειάζεται χειροκίνητη επιθεώρηση και πρέπει να χρησιμοποιείται με το FINISH.
Η ΔΥΝΑΣΗ είναι ο διακόπτης ισχύος, που πιέζεται για να ενεργοποιηθεί.
Το φως είναι ένας διακόπτης.
