Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | smt μεταφορέας PCB | Τύπος μεταφορέα: | Στρογγυλή ζώνη ή επίπεδη ζώνη |
|---|---|---|---|
| Υψόμετρο του μεταφορέα: | 900±20 (ή χρήστης που διευκρινίζεται) | Πλάτος πινάκων: | 55--διάστημα 350mm |
| Ταχύτητα ναυτιλίας: | 0-2.7M/Min | Τρόπος λειτουργίας: | Εγχειρίδιο |
| Επισημαίνω: | επιτραπέζιος SMT μεταφορέας μεταφοράς,Ελλιμενίζοντας μεταφορέας Τύπων SMT |
||

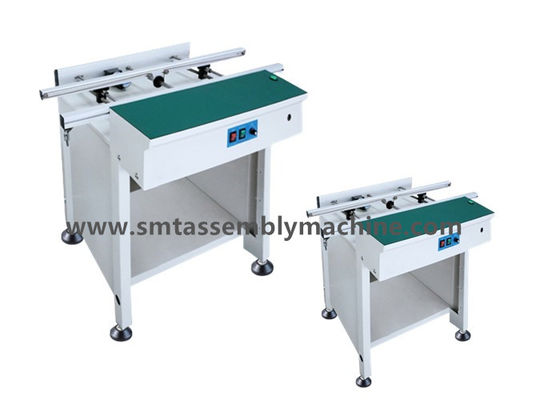

Πίνακας μεταφοράς SMT 0,6m 1,5m με διεπαφή επικοινωνίας σήματος
Λευκό πίνακα σπάσεως SMT 0,5m 0,6m 1m με τροχιά αλουμινίου με προφίλ Panasonic CM602
Χαρακτηριστικά
1.Μονουλογικό σχεδιασμό
2Το ανθεκτικό σχεδιασμό βελτιώνει τη σταθερότητα
3Η εργονομική σχεδίαση κάνει το χέρι λιγότερο κουρασμένο
4. ομαλή και παράλληλη ρύθμιση πλάτους (βίδα)
5Προαιρετικός τρόπος ανίχνευσης πλακέτων κυκλωμάτων
6. Προσαρμοσμένο μήκος μηχανής σύμφωνα με τις απαιτήσεις του πελάτη
7. Μεταβλητός έλεγχος ταχύτητας
8Χρησιμοποιείται αντιστατικό καουτσούκ.
9. Συμβατό με το SMEMA interface
Τεχνικές παραμέτρους
| Περιγραφή | Ο εξοπλισμός αυτός χρησιμοποιείται για σύνδεση μεταξύ γραμμών SMT και AI, τρέξιμο μεταξύ PCB, επιθεώρηση, δοκιμή ή χειροκίνητη εισαγωγή ηλεκτρονικών εξαρτημάτων |
| Τύπος μεταφορέα | Στρογγυλή ζώνη ή επίπεδη ζώνη |
| Ταχύτητα μεταφορέα | 0.5-20 m/min ή όπως ορίζεται από τον χρήστη |
| Ηλεκτρική τροφοδοσία | 100-230V εναλλασσόμενο ρεύμα (υποδείκνυται από τον χρήστη), μονοφασική |
| Ηλεκτρικό φορτίο | Μέγιστο 100 βολτ Α |
| Υψόμετρο του μεταφορέα | 900±20 (ή καθορισμένο από τον χρήστη) |
| Κατεύθυνση μεταφορέα | Αριστερά→δεξιά ή δεξιά→αριστερά |
Οδηγίες λειτουργίας βήμα προς βήμα για την πίνακα σύνδεσης SMT
Προσαρμόστε την ταχύτητα λειτουργίας της ζώνης σύμφωνα με την ταχύτητα εμπρός και πίσω σύνδεσης.
1,SMT λειτουργία αυτοματοποιημένου ελέγχου πίνακα σύνδεσης
α Πατήστε το κουμπί ενεργοποίησης.
b Πατήστε το κουμπί ΦΩΣΟ.
c Πατήστε το κουμπί PASS/CHECK.
2,SMT χειροκίνητη λειτουργία ελέγχου πίνακα σύνδεσης
α. Πατήστε το κουμπί ενεργοποίησης, β. Πατήστε το κουμπί φωτισμού, γ. Πατήστε το κουμπί PASS/CHECK.
β. Πατήστε το κουμπί ΦΩΤΟ.
γ. Όταν ολοκληρωθεί η επιθεώρηση, πατάτε το κουμπί FINISH.
Νέα λειτουργία: άμεση αλλαγή της κατεύθυνσης μεταφοράς με το πάτημα του κουμπιού, στάνταρ αριστερά προς τα δεξιά, πάτημα του κουμπιού: δεξιά προς τα αριστερά.
Όλα τα σήματα αλλάζουν με την κατεύθυνση της μεταφοράς, εξαλείφοντας την ανάγκη αλλαγής περίπλοκων διαδρομών.
Διαδικασία βήματος λειτουργίας αποβάθρας SMT
Προφυλάξεις για τη λειτουργία του πίνακα σύνδεσης SMT
1"Προσέξτε ότι το τμήμα μεταφοράς, η ζώνη, η τροχαλία και ο οδηγός μεταφοράς είναι απαλλαγμένα από ξένες ουσίες για να εξασφαλιστεί ομαλή και ομαλή μεταφορά.
2"Πρέπει να ανανεώνεται τακτικά το τμήμα μεταφοράς και το ράφι ή να ρυθμίζεται το πλάτος της βίδες, η ανανεώσιμη ενέργεια πρέπει να γίνεται σε κατάσταση διακοπής λειτουργίας.
3Σε περίπτωση διακοπής ρεύματος, κλείστε αμέσως τον κύριο διακόπτη του εξοπλισμού.
Ο ρόλος του σταθμού αγκυρώσεως SMT είναι να συνδέει τις γραμμές παραγωγής SMT.
Μπορεί επίσης να χρησιμοποιηθεί μασάζ PCB, επιθεώρηση, δοκιμή ή χειροκίνητη εισαγωγή ηλεκτρονικών εξαρτημάτων.
Το πλάτος όλων των πινάκων συγκόλλησης είναι 650 mm και το ύψος είναι ρυθμιζόμενο σε 900 mm.
Το συνολικό ύψος με το στέλεχος φωτός είναι ρυθμιζόμενο 1850MM.
Πίνακας προσαρμογής τσιπ SMT (διαφορετικά μήκη μπορούν να προσαρμοστούν)
