Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | smt μεταφορέας PCB | Τύπος μεταφορέα: | Στρογγυλή ζώνη ή επίπεδη ζώνη |
|---|---|---|---|
| Υψόμετρο του μεταφορέα: | 900±20 (ή χρήστης που διευκρινίζεται) | ράγα οδηγών: | Σύνθετα αλουμινίου |
| Έλεγχος SSpeed: | Ηλεκτρονικός κυβερνήτης χρήσης | Διασύνδεση επικοινωνίας: | Υπάρχουν |
| Επισημαίνω: | Ηλεκτρονικός μεταφορέας κυβερνητών SMT,μεταφορέας 3M/Min SMT |
||

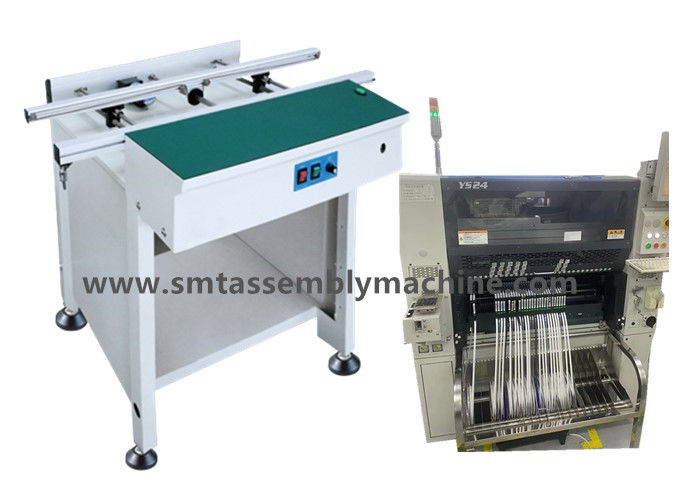

Η ταχύτητα μεταφοράς PCB με μεταφορά πίνακα μεταφοράς SMT 0-3M/Min ρυθμιζόμενη χωρίς βήματα
Δύναμη 25W SMT μεταφοράς πίνακα μεταφοράς υλικό πίνακα μεταφοράς αλουμινίου προφίλ πράσινη ζώνη
Πίνακας μεταφοράς SMT 0,6m 1,5m με διεπαφή επικοινωνίας σήματος
Λευκό πίνακα σπάσεως SMT 0,5m 0,6m 1m με τροχιά αλουμινίου με προφίλ Panasonic CM602
Χαρακτηριστικά
1.Μονουλογικό σχεδιασμό
2Το ανθεκτικό σχεδιασμό βελτιώνει τη σταθερότητα
3Η εργονομική σχεδίαση κάνει το χέρι λιγότερο κουρασμένο
4. ομαλή και παράλληλη ρύθμιση πλάτους (βίδα)
5Προαιρετικός τρόπος ανίχνευσης πλακέτων κυκλωμάτων
6. Προσαρμοσμένο μήκος μηχανής σύμφωνα με τις απαιτήσεις του πελάτη
7. Μεταβλητός έλεγχος ταχύτητας
8Χρησιμοποιείται αντιστατικό καουτσούκ.
9. Συμβατό με το SMEMA interface
Το πλάτος όλων των πινάκων συγκόλλησης είναι 650 mm και το ύψος είναι ρυθμιζόμενο σε 900 mm.
Το συνολικό ύψος με το στέλεχος φωτός είναι ρυθμιζόμενο 1850MM.

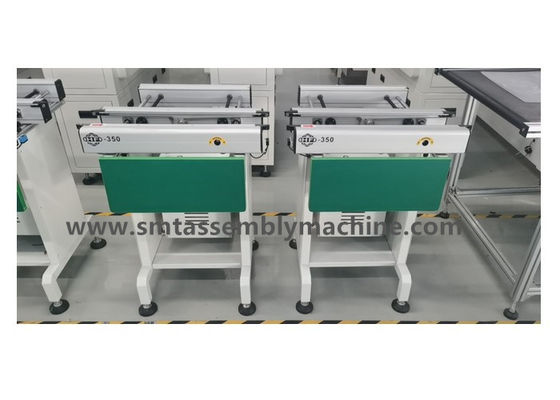

Πίνακας προσαρμογής τσιπ SMT (διαφορετικά μήκη μπορούν να προσαρμοστούν)
Τεχνικές παραμέτρους
| Περιγραφή | Ο εξοπλισμός αυτός χρησιμοποιείται για σύνδεση μεταξύ γραμμών SMT και AI, τρέξιμο μεταξύ PCB, επιθεώρηση, δοκιμή ή χειροκίνητη εισαγωγή ηλεκτρονικών εξαρτημάτων |
| Τύπος μεταφορέα | Στρογγυλή ζώνη ή επίπεδη ζώνη |
| Ταχύτητα μεταφορέα | 0.5-20 m/min ή όπως ορίζεται από τον χρήστη |
| Ηλεκτρική τροφοδοσία | 100-230V εναλλασσόμενο ρεύμα (υποδείκνυται από τον χρήστη), μονοφασική |
| Ηλεκτρικό φορτίο | Μέγιστο 100 βολτ Α |
| Υψόμετρο του μεταφορέα | 900±20 (ή καθορισμένο από τον χρήστη) |
| Κατεύθυνση μεταφορέα | Αριστερά→δεξιά ή δεξιά→αριστερά |
Παράμετροι προδιαγραφών
| Αριθμός μοντέλου |
Α-50Α/FCA-60Α Α-80A/FCA-100A |
Α-50Β/FCA-60Β Α-80Β/FCA-100Β |
Α-50AL/FCA-60AL Α-80AL/FCA-100AL |
| Μέγεθος πλακέτας κυκλωμάτων | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Διάσταση | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Βάρος | 60 κιλά | 110 κιλά | 60 κιλά |
Διαδικασία λειτουργίας πίνακα σύνδεσης SMT
Ελέγξτε πριν από την τροφοδοσία στο πίνακα σύνδεσης smt
1Ελέγξτε αν η γραμμή τροφοδοσίας είναι σπασμένη ή όχι.
2Ελέγξτε αν ο εξοπλισμός έχει καλή γείωση.
3Ελέγξτε αν το κουμπί ελέγχου είναι επαναφορά.
4"Ελέγξτε αν το πλάτος της σιδηροτροχιάς καθοδήγησης είναι κατάλληλο.
5"Ελέγξτε αν η ζώνη είναι χαλαρή.
6Καμία ανωμαλία πάνω δεν μπορεί να ξεκινήσει τη μηχανή για να προετοιμαστεί για λειτουργία.
Βήματα λειτουργίας πίνακα σύνδεσης SMT
Προσαρμόστε την ταχύτητα λειτουργίας της ζώνης σύμφωνα με την ταχύτητα εμπρός και πίσω σύνδεσης.
1,SMT λειτουργία αυτοματοποιημένου ελέγχου πίνακα σύνδεσης
α Πατήστε το κουμπί ενεργοποίησης.
b Πατήστε το κουμπί ΦΩΣΟ.
c Πατήστε το κουμπί PASS/CHECK.
2,SMT χειροκίνητη λειτουργία ελέγχου πίνακα σύνδεσης
α. Πατήστε το κουμπί ενεργοποίησης, β. Πατήστε το κουμπί φωτισμού, γ. Πατήστε το κουμπί PASS/CHECK.
β. Πατήστε το κουμπί ΦΩΤΟ.
γ. Όταν ολοκληρωθεί η επιθεώρηση, πατάτε το κουμπί FINISH.
3Πατήστε το κουμπί ενεργοποίησης για να κλείσετε το μηχάνημα.
Προφυλάξεις για τη λειτουργία του πίνακα σύνδεσης SMT
1Βεβαιωθείτε ότι το μέρος μεταφοράς, η ζώνη, η τροχαλία και ο οδηγός μεταφοράς είναι απαλλαγμένα από ξένες ουσίες για να εξασφαλιστεί ομαλή και ομαλή μεταφορά.
2"Πρέπει να ανανεώνεται τακτικά το τμήμα μεταφοράς και το ράφι ή να ρυθμίζεται το πλάτος της βίδες, η ανανεώσιμη ενέργεια πρέπει να γίνεται σε κατάσταση διακοπής λειτουργίας.
3Σε περίπτωση διακοπής ρεύματος, κλείστε αμέσως τον κύριο διακόπτη του εξοπλισμού.
