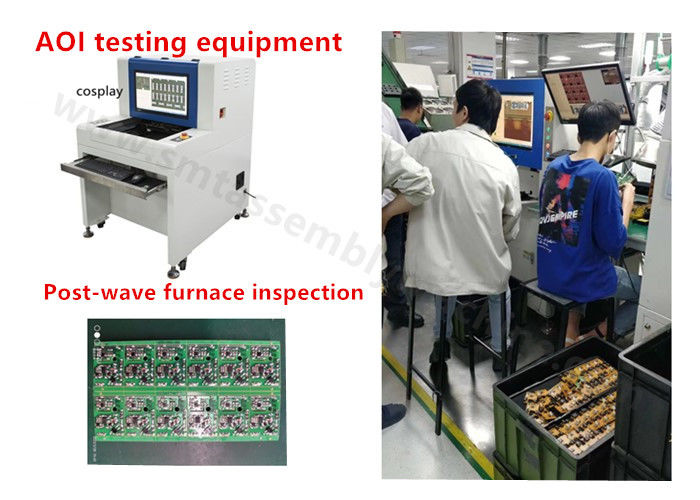

AOI X1 Επιθεώρηση εκτός σύνδεσης SMT Επιλογή και τοποθέτηση εξοπλισμού Μηχανή συναρμολόγησης SMT

Ελέγχος εκτός σύνδεσης για μηχανή συναρμολόγησης SMT

Υπάρχουν τέσσερις κύριες ρυθμίσεις στις ρυθμίσεις του προγράμματος:

1) Συντεταγμένη προέλευσηΠίνακας PCBA για ανίχνευση SMD

Η προέλευση συντεταγμένων είναι το σημείο αναφοράς των συντεταγμένων των συστατικών,

και η κάτω αριστερή γωνία του πίνακα πρέπει να ορίζεται ως η αρχική συντεταγμένη.

Η δοκιμή μηχανής είναι να βρεθεί η θέση του εξαρτήματος με την προέλευση συντεταγμένων να είναι μηδενική,

και οι συντεταγμένες της προέλευσης συντεταγμένων είναι σχετικές με την προέλευση της μηχανής.

Η προέλευση του μηχανήματος ορίζεται όταν το μηχάνημα εγκαταλείπει το εργοστάσιο.

όταν το πρόγραμμα που έχει προγραμματιστεί σε ένα μηχάνημα αντιγράφεται σε άλλο μηχάνημα,

Μόνο η συντεταγμένη προέλευσης του προγράμματος πρέπει να επανατοποθετηθεί.Συσκευές Yamaha

2) Μέγεθος πλάκας PCB: Το μέγεθος PCB μπορεί να μετρηθεί στην επάνω δεξιά γωνία του PCB.

3) Τρόπος εφαρμογήςΕπιθεώρηση μετά το κύμα

Βήμα:Μετακινήστε το κέντρο του σταυρού (το κέντρο του φακού) στην κάτω αριστερή γωνία του PCB,

ώστε το σταυρό να περιλαμβάνει το PCB, κάντε κλικ στην επιλογή [Σύγχρονη θέση] της προέλευσης της επιφάνειας στο αναδυόμενο παράθυρο,

το σύστημα θα υπολογίζει αυτόματα τις συντεταγμένες του τρέχοντος κέντρου διασταύρωσης,Ανίχνευση προϊόντων PCBA

Το ίδιο ισχύει για την μετατόπιση της κεντρικής θέσης του σταυρού στην επάνω δεξιά γωνία του PCB,

Κάντε κλικ στην "Καταρκτική θέση" του μεγέθους PCB για να καταγράψετε το μέγεθος PCB.

Παράμετρος λειτουργίας
