Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής AOI | Σχήμα: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | μετά από την επιθεώρηση συγκόλλησης κυμάτων του πίνακα κυκλωμάτων |
| Μέθοδος ανίχνευσης: | Σύγκριση εικόνας | Κάλυψη ανίχνευσης: | Η τρύπα κασσίτερου, καρφώνει όχι έξω |
| Επισημαίνω: | Ευπροσάρμοστη μηχανή επιθεώρησης AOI,Υψιπερατή μηχανή επιθεώρησης ποσοστού AOI,Επιθεώρηση aoi PCBAS smt |
||

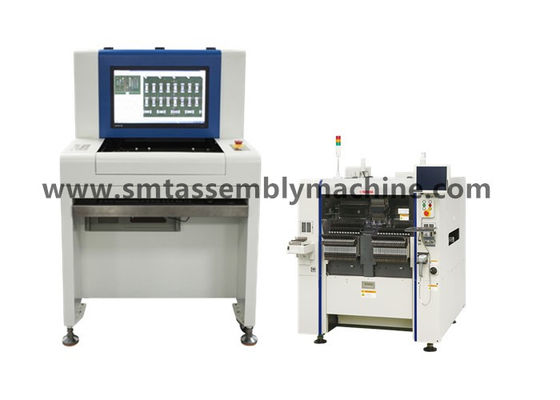

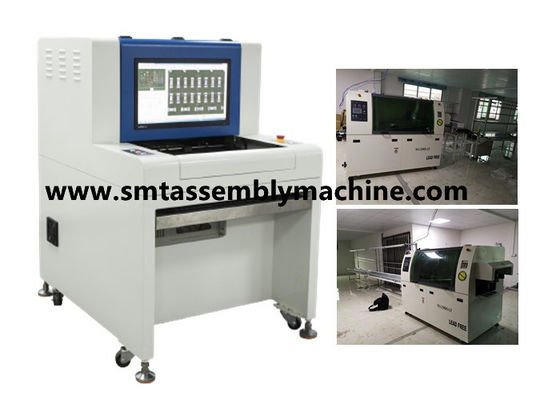

Η λειτουργία του εξοπλισμού δοκιμής AOI είναι η ανίχνευση ελαττωματικών προϊόντων ελέγχου πλακών PCBA.
Μετά τη συγκόλληση κύματος του DIP plug-in: περισσότερο κασσίτερο, λιγότερο κασσίτερο, τρύπα από κασσίτερο, βραχυκύκλωμα, πιν δεν βγαίνει, κλπ.
Μετά τον φούρνο SMT: ελλείψει εξαρτημάτων, δυσσύνδεση, λάθος εξαρτήματα, αντίστροφη πολικότητα, σπάσιμο, ρύπανση, λιγότερο κασσίτερο, περισσότερο κασσίτερο, βραχυκύκλωμα, εικονική συγκόλληση κλπ.
Μηχανή διαχωρισμού εξοπλισμού και ηλεκτρονική μηχανή.
Μη συνδεδεμένα μοντέλα: προϊόντα ελαστικών ανίχνευσης X1, προϊόντα πρόσθεσης ανίχνευσης X3;
Τα ηλεκτρονικά μοντέλα: Προϊόντα επικάλυψης για την ανίχνευση φωτογραφιών με κάμερα X5, προϊόντα πρόσθεσης για την ανίχνευση φωτογραφιών με κάμερα X6.
Η Shenzhen Wanbo Hi-Tech Co., Ltd. είναι επαγγελματίας κατασκευαστής ηλεκτρονικού εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις.
1Παραγωγή: εξοπλισμός δοκιμών AOI, μηχανή πλέγματος AI, συγκόλληση κυμάτων, συγκόλληση επαναρρόφησης, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή στοίβασης,μηχανή γωνίας και άλλο εξοπλισμό;
2Η αποθήκη διαθέτει μεταχειρισμένο εξοπλισμό: μηχανή τοποθέτησης Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης Samsung, εγχώρια μηχανή τοποθέτησης EZ-Link,Μηχανή τοποθέτησης μηχανών οικιακής πλατφόρμας,
Μηχανή εκτύπωσης, συγκόλληση με επανεισαγωγή και άλλο υποστηρικτικό εξοπλισμό. Η αποθήκη διαθέτει αξεσουάρ: κινητήρες, πλακέτες, κεφαλές λέιζερ, αξεσουάρ FEEDER, ακροφύσια κλπ.
Η Shenzhen Wanbo Hi-Tech Co., Ltd. έχει επενδύσει εκατομμύρια γιουάν στο τμήμα συντήρησης, έχει αγοράσει προηγμένο εξοπλισμό συντήρησης και όργανα από το εξωτερικό,και μπορεί να πραγματοποιεί δοκιμές σε απευθείας σύνδεση χωρίς αποσυναρμολόγηση της ποιότητας διαφόρων διακυβέρνησης πίνακα ελέγχουΕξοπλισμένο με διάφορους προγραμματιστές, διάφορες PROM, EEPROM, PLD, MCU και άλλα προγραμματιζόμενα IC για λήψη, προγραμματισμό, αντιγραφή, αποκρυπτογράφηση, κρυπτογράφηση κλπ.Διαθέτει προηγμένα ειδικά όργανα δοκιμών και ελεγκτικών εργαλείων και εξοπλισμού λέιζερΤα επιδιορθωμένα εξαρτήματα μπορούν να επισκευαστούν γρήγορα, να αντικατασταθούν και να μειωθούν.
Παράμετροι και διαμόρφωση της συσκευής
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένη πλακέτα κυκλωμάτων | Ελέγχος της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας |
| Μέθοδος ανίχνευσης | Χρωματική εξαγωγή, στατιστική μοντελοποίηση, σύγκριση εικόνας σε πλήρες χρώμα, αυτόματη ρύθμιση παραμέτρων σύμφωνα με διαφορετικά σημεία ανίχνευσης (όπως μετατόπιση, πολικότητα, βραχυκύκλωμα κλπ.) |
| Κάμερα | Πλήρης χρωματική έξυπνη ψηφιακή κάμερα |
| Ανάλυση / οπτική περιοχή / ταχύτητα |
Προαιρετικά: 25μm/Pixel FOV: 40.70mm X30.90mm Ταχύτητα ανίχνευσης < 270ms/FOV |
| πηγή φωτός | Υψηλής φωτεινότητας RRGB ομοαξονικός πύργος δακτυλίου LED φωτεινής πηγής (χρωματικό φως) |
| Τρόπος προγραμματισμού | Εγχειριτική γραφή, αυτόματη σκεπή, εισαγωγή δεδομένων CAD και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Απομακρυσμένο έλεγχο | Απομακρυσμένη λειτουργία, προβολή, εκκίνηση ή διακοπή λειτουργίας μηχανής, τροποποίηση προγραμμάτων κλπ. οποιαδήποτε στιγμή, οπουδήποτε, οποιαδήποτε στιγμή, οπουδήποτε μέσω δικτύου TCP/IP |
| Σύστημα γραμμικών κωδικών | Αυτόματη αναγνώριση κάμερας και μετάδοση γραμμικού κώδικα (κώδικας 1D ή 2D) και λειτουργία πολλαπλών σημάτων (συμπεριλαμβανομένου του κακού σήματος) |
| Λειτουργία διακομιστή | Με τη χρήση κεντρικού διακομιστή, διάφορα σύνολα δεδομένων AOI μπορούν να διαχειρίζονται κεντρικά |
| λειτουργικό σύστημα | Windows7 Professional |
| Ελέγξτε την έξοδο αποτελεσμάτων | 22 ιντσών οθόνη LCD |
| Προδιαγραφές συστήματος | |
| Περιοχή μεγεθών PCB | 50×50mm (μίν) ≈ 430×330mm (μέγιστο) |
| Περιοχή πάχους PCB | 0.3 έως 5 mm |
| Διάκριση άκρων του συστήματος συμπίεσης PCB | Πάνω:3.5 mm Κάτω:3.5 mm |
| Μέγιστο βάρος PCB | 3 κιλά |
| Ελαστικότητα PCB | < 5 mm ή 2% του διαγώνιου μήκους PCB |
| Υψόμετρος καθαρού άνω και κατώτερου τμήματος των PCB | Πάνω πλευρά PCB: 30 mm Πίσω πλευρά PCB: 60 mm |
| Σύστημα μεταφοράς | Αυτόματο άνοιγμα και ανάσυρση των διμερών στερεών, αυτόματη αντιστάθμιση της παραμόρφωσης κάμψης PCB |
| Υψόμετρο του μεταφορέα από το έδαφος | 850 έως 920 mm |
| ρεύμα μεταφορέα / χρόνος | Η PCB κινείται προς την κατεύθυνση Y χρόνος εισόδου/εξόδου: 2,5 δευτερόλεπτα |
| Οδηγός πλατφόρμας X/Y | Με εμβολοφόρο κινητήρα, ακρίβεια θέσης < 20μm. Το PCB είναι σταθερό και η κάμερα κινείται προς την κατεύθυνση X |
| Ηλεκτρική τροφοδοσία/πίεση αέρα | AC230V 50/60 Hz μικρότερο από 1KVA / δεν απαιτείται |
| Βάρος της συσκευής | Περίπου 350 κιλά. |
| Παράγοντας μορφής συσκευής | 1070 × 900 × 1310 mm (L × W × H) |
| Θέρμανση και υγρασία περιβάλλοντος | 10~35°C 35~80% RH (μη συμπυκνωτική) |
| Ασφάλεια εξοπλισμού | Συμμορφώνεται με τα πρότυπα ασφάλειας CE |
Συμβουλή: Το ελλείπτον πλαίσιο του αντίστασης είναι το ίδιο πλαίσιο ανίχνευσης με το λάθος πλαίσιο εξαρτήματος, το οποίο ανιχνεύει κυρίως το μεταξοπλέγμα.
