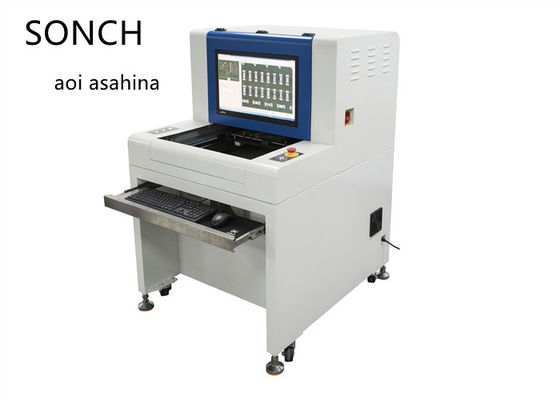

Μηχανή επιθεώρησης 3D AOI με κάμερα Megapixel RGB High Grey LED Light Source

SZ-X3 Προδιαγραφή προϊόντος





Σύστημα απεικόνισης

Κάμερα: 5 megapixel υψηλής ευκρίνειας έξυπνη βιομηχανική κάμερα

Ανάλυση της κάμερας Τυπική διαμόρφωση:15um/PixelFOV:38.0mm*30.0mm· Προαιρετικό:20um,10um

Πηγή φωτός:Πηγή φωτός LED υψηλής γκρι RRGB



Στοιχεία δοκιμής

Τρόπος προγραμματισμού:Εισαγωγή δεδομένων CAD αυτόματα για βιβλιοθήκη συστατικών

Μετά την ανάκαμψη :

Συστατικό: Λάθος μέρη,λειπόμενα μέρη,πολικότητα,αποκλίση,μνημείο,αναστροφή,φθορά,επίδεση,εξωτερικά υλικά κλπ.

Συνδέσεις συγκόλλησης: λιγότερο κασσίτερο, περισσότερο κασσίτερο, τρύπα από κασσίτερο, γέφυρα, επίστρωση από κασσίτερο, ψεύτικο κασσίτερο, χάντρες από κασσίτερο κλπ.

Ελάχιστη δοκιμή paet:Η ελάχιστη ανάλυση του μετρητή είναι 03015 ((01005) chip&0.3 pitch IC

Μετά τη συγκόλληση με κύμα: Λιγότερο κασσίτερο, περισσότερο κασσίτερο, τρύπα από κασσίτερο, ψεύτικο κασσίτερο, γέφυρα, κασσίτερο, κασσίτερο, κλπ.









Χαρακτηριστικά
1.Με συγκόλληση κύματος κορυφής και σημείο συγκόλλησης SMT και άλλο αλγόριθμο ανίχνευσης διαδικασίας παραγωγής
2Το CCD τοποθετείται πάνω από την πίστα και η εικόνα λαμβάνεται κάτω από τον φακό.
3.Με απομακρυσμένο debugging & προγραμματισμό, λειτουργία non-stop debugging
4.Διαβάσιμο2DBarcode ((λέιζερ & εκτύπωση)
5.Επιθεώρηση εκτός διαδικασίας για SMT
6Το SPC έχει πλήρεις λειτουργίες, μπορεί να συλλέγει εξ αποστάσεως κακές πληροφορίες παραγωγής και να παράγει αυτόματα διάφορες εκθέσεις παραγωγής
7Λειτουργία προγράμματος αυτόματης αλλαγής από την πλευρά Α/Β
8.Δυνατότητα αυτόματης αντιστάθμισης κάμψης πλάκας.
