Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

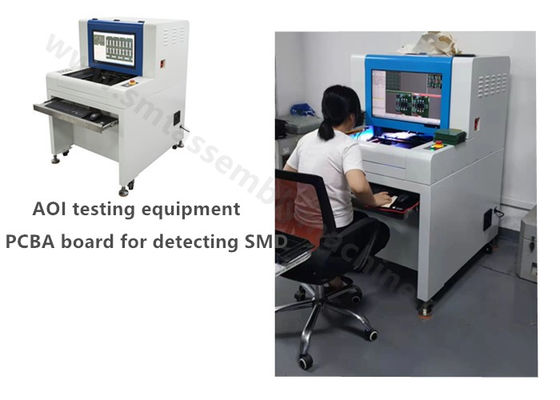

| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής AOI | Σχήμα: | SZ-X1 |
|---|---|---|---|
| Κάμερα: | Ολόχρωμη έξυπνη ψηφιακή φωτογραφική μηχανή | Λειτουργικό σύστημα: | Windows 7 Professional |
| Εύρος πάχους PCB: | 0,3 έως 5 mm | Εύρος μεγέθους PCB: | 50×50 χιλιοστά (Ελάχιστο)～430×330 χιλιοστά (Μέγ.) |
| Επισημαίνω: | Εξοπλισμός επιφανειακής τοποθέτησης δοκιμών AOI,Εξοπλισμός δοκιμής AOI Windows7,Ηλεκτρονική κάμερα Ο εξοπλισμός δοκιμής AOI |
||
Εξοπλισμός για τοποθέτηση επιφάνειας οθόνης LCD 22 ιντσώνYamaha YSM20Μηχανή εκτός σύνδεσης
1. εισαγωγή του προϊόντος
1. Αρχή AOI: Χρησιμοποιήστε σύγχρονες οπτικές αρχές και τεχνολογία ψηφιακής κάμερας για να τραβήξετε φωτογραφίες σε πραγματικό χρόνο των ανιχνευμένων αντικειμένων,αναλύει και επεξεργάζεται τις εικόνες με υπολογιστές και ειδικό λογισμικό, και δημιουργεί αυτόματα αποτελέσματα ανίχνευσης.
2. λειτουργία AOI: ποσοστό αποτελεσματικής ανίχνευσης AOI: πάνω από 99% ( ποσοστό χειροκίνητης ανίχνευσης: περίπου 70%),
Μείωση του εργατικού δυναμικού: 2-4 άτομα/γραμμή παραγωγής, υψηλή αποτελεσματικότητα ανίχνευσης.
Η συνάρτηση SPC μπορεί να μετρήσει με ακρίβεια τα ελαττώματα της διαδικασίας, τα οποία μπορούν να ελεγχθούν αποτελεσματικά.
Η σταθερότητα είναι πολύ υψηλότερη από εκείνη της εργασίας, η μακροχρόνια χρήση, το συνολικό κόστος μπορεί να μειωθεί σημαντικά.
Μπορεί να ενισχύσει τη συνολική δύναμη της εταιρείας και να βελτιώσει αποτελεσματικά τη συνολική ανταγωνιστικότητα της.
3. Πλεονεκτήματα της AOI:
1) Ελεγχόμενα στοιχεία:Μηχανή τοποθέτησης Panasonic
Μετά τη συγκόλληση κυμάτων DIP: πάρα πολύ κασσίτερο, λίγο κασσίτερο, τρύπα κασσίτερο, βραχυκύκλωμα, πένας που δεν βγαίνει, κλπ.
SMT: Λείπουν μέρη, εκτοπισμός, λάθος μέρη, αντίστροφη πολικότητα, ζημιά, ρύπανση, λιγότερο κασσίτερο, περισσότερο κασσίτερο, βραχυκύκλωμα, εικονική συγκόλληση κλπ.
Παράμετρος λειτουργίας
| Επιθεωρητική επιτροπή | Ελέγξτε την πλακέτα κυκλώματος μετά το φούρνο SMT. |
| Μέθοδος ανίχνευσης | Αλγόριθμος TOC, αλγόριθμος ιστόγραμμα, αλγόριθμος αντιστοίχισης, σύντομος αλγόριθμος, αλγόριθμος OTHER, αλγόριθμος CREST, αλγόριθμος PIN και πολλοί άλλοι διεθνείς κορυφαίοι αλγόριθμοι,το σύστημα ορίζει αυτόματα τις παραμέτρους του σύμφωνα με διαφορετικά σημεία ανίχνευσης. |
| κάμερα | Πλήρης χρωματική έξυπνη ψηφιακή κάμερα. |
| Ανάλυση / οπτικό εύρος / ταχύτητα | Πρότυπο: ταχύτητα ανίχνευσης 20μm/pixel < 260ms/FOV |
| πηγή φωτός | Υψηλής φωτεινότητας RRGB ομοαξονικός πύργος δακτυλίου LED φωτεινής πηγής (χρωματικό φως) |
| Τρόπος προγραμματισμού | Χειροκίνητη εγγραφή, αυτόματο πλαίσιο, εισαγωγή δεδομένων CAD αυτόματα αντίστοιχη βιβλιοθήκη συστατικών. |
| τηλεχειριστήριο | Απομακρυσμένη λειτουργία μέσω του δικτύου TCP 1 IP, προβολή, εκκίνηση ή διακοπή της μηχανής, τροποποίηση του προγράμματος κλπ., ανά πάσα στιγμή, οπουδήποτε. |
| Ανίχνευση |
