Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής AOI | Σχήμα: | SZ-X1 |
|---|---|---|---|
| Λειτουργικό σύστημα: | Επαγγελματικά Windows 7 | Δύναμη: | <1,5 Kw |
| Βάρος: | 400 κιλά. | Χρήση: | Εξέταση PCBA |
| Επισημαίνω: | Μηχανή συναρμολόγησης AOI SMT,1Μηχανή τοποθέτησης SMD 0,5 kW |
||

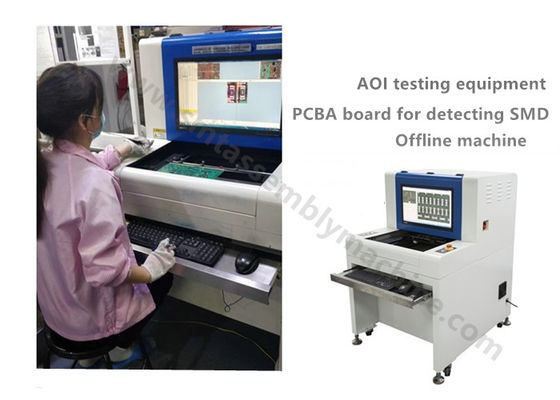

Μηχανή συναρμολόγησης SMT AOI 10μm: 01005chip & μηχάνημα τοποθέτησης SMD IC 0,3pitch
3. Πλεονεκτήματα της AOI:
1) Ελεγχόμενα στοιχεία:
Μετά τη συγκόλληση κυμάτων DIP: πάρα πολύ κασσίτερο, λίγο κασσίτερο, τρύπα κασσίτερο, βραχυκύκλωμα, πένας που δεν βγαίνει, κλπ.
SMT: Λείπουν μέρη, εκτοπισμός, λάθος μέρη, αντίστροφη πολικότητα, ζημιά, ρύπανση, λιγότερο κασσίτερο, περισσότερο κασσίτερο, βραχυκύκλωμα, εικονική συγκόλληση κλπ.
2) Δυνατή λειτουργία λογισμικού
*Αξιολόγηση χρωμάτων, στατιστική ανάλυση
*Μηχανή αναγνώρισης χαρακτήρων (OCR) SMD
* Ανάλυση απόστασης χρώματος
*Συνδέσεις IC
*Μαύρο και λευκή ανάλυση ειδικής βαρύτητας
* Ανάλυση φωτεινότητας
*Αναλύσεις ομοιότητας γραφήματος
*Εισαγωγή δεδομένων CAD
*Συνάρτηση στατιστικών του Συμπληρωματικού Προϊόντος
*Διοίκηση σε επίπεδο λειτουργίας
*Σκανάρισμα γραμμικού κωδικού
*Μη συνδεδεμένη προγραμματιστική συσκευή SMD
*Δραστηριότητα δεδομένων CAD
*Αυτόματη αναγνώριση και ανίχνευση της επιφάνειας κάτω
*Αναγνώριση πολλαπλών πάνελ
*Διασύνδεση πολλαπλών μηχανών
*Αυτοκτισμένη βιβλιοθήκη προτύπων συστατικών
*Μπορούν να παράγονται και να εξάγονται ημερήσιες, εβδομαδιαίες και μηνιαίες εκθέσεις
*Μπορούν να συνδεθούν πολλαπλά σταθμά συντήρησης
3) Σχεδιασμός μηχανικής δομής ακριβείας
* Υψηλή ακαμψία πλαίσιο, λογική μηχανική SMD τοποθέτηση μηχανή κέντρο βάρους,
χαμηλή δόνηση κατά τη λειτουργία, όμορφη εμφάνιση.
*Σιδηροτροχιά καθοδήγησης με βίδες ακριβείας και γραμμική σιδηροτροχιά
*Αυτόματη συσκευή ακριβείας, βολική και γρήγορη φόρτωση και εκφόρτωση PCB
* Εξαιρετικές δεξιότητες συναρμολόγησης για τη σταθερή χρήση και τη μακρά διάρκεια ζωής ολόκληρης της μηχανής.
4), σταθερός ηλεκτρικός έλεγχος
*Σύστημα servo drive, σταθερό και ώριμο
*LS ώριμος και σταθερός έλεγχος κίνησης
* Η προηγμένη τεχνολογία λήψης και επεξεργασίας εικόνας EPIX
Σταθερά ηλεκτρικά εξαρτήματα της OMRON, μακρά διάρκεια ζωής
*LAAP υψηλό ευέλικτο καλώδιο ρυμούλκησης, η διάρκεια ζωής μπορεί να φτάσει 5-8 εκατομμύρια φορές
*Το κύκλωμα είναι σταθερό, εύκολο στη συντήρηση και ασφαλές.
5), επιστημονικό σχεδιασμό φωτεινής πηγής
* Φιλίπς LED
*Η συνολική τεχνολογία επεξεργασίας εξασφαλίζει την ακρίβεια της γωνίας φωτός της φωτεινής πηγής
*Σκληρή ανίχνευση φωτεινότητας
*Σκληρή δοκιμή γήρανσης για να εξασφαλιστεί διάρκεια ζωής 50.000 ωρών
*Η επιστημονική χρήση της αρχής του τριχρωματικού φωτός μπορεί να κάνει τα συστατικά να δείχνουν διαφορετικά χρώματα
του σώματος και της συγκόλλησης σε διαφορετικές γωνίες για την επίτευξη ακριβών σκοπών ανίχνευσης
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένη πλακέτα κυκλωμάτων | Επιθεώρηση πλακέτων κυκλωμάτων μετά το φούρνο SMT, πριν από τη συγκόλληση κυμάτων και επιθεώρηση πλακέτων κυκλωμάτων μετά τη συγκόλληση κυμάτων. |
| Μέθοδος ανίχνευσης | Εκχύλιση χρώματος, στατιστική μοντελοποίηση, σύγκριση πλήρους χρώματος εικόνας, αυτόματη ρύθμιση των παραμέτρων της (όπως μετατόπιση, πολικότητα, βραχυκύκλωμα κλπ.) σύμφωνα με διαφορετικά σημεία ανίχνευσης |
| Κάμερα | Πλήρης χρωματική έξυπνη ψηφιακή κάμερα |
| Ανάλυση / οπτικό εύρος / ταχύτητα |
Προαιρετικά: 25μm/Pixel FOV: 40.70mm X30.90mm Ταχύτητα ανίχνευσης <270ms/FOV Τυπική διαμόρφωση: 20μm/Pixel FOV: 32.56mm×24.72mm Ταχύτητα ανίχνευσης <260ms/FOV Προαιρετικό: 15μm/Pixel FOV: 24,42mm X 18,54mm Ταχύτητα ανίχνευσης < 240ms/FOV Προαιρετικά: 10μm/Pixel FOV: 16,28mm X12,36mm Ταχύτητα ανίχνευσης < 220ms/FOV |
| πηγή φωτός | Επικαιροποιήστε RRGB ομοαξονικό δακτυλικό πύργο LED φωτεινή πηγή (χρωματικό φως) |
| Τρόπος προγραμματισμού | Εγχειρίδιο γραφής, αυτόματο πλαίσιο, εισαγωγή δεδομένων CAD και αυτόματη βιβλιοθήκη αντίστοιχων εξαρτημάτων |
| τηλεχειριστήριο | Κατανοήστε την απομακρυσμένη λειτουργία, δείτε οποιαδήποτε στιγμή και οπουδήποτε, ξεκινήστε ή σταματήστε τη λειτουργία του μηχανήματος, τροποποιήστε το πρόγραμμα και άλλες λειτουργίες μέσω του δικτύου TCP / IP |
| Τύπος κάλυψης ανίχνευσης | Ανάκαμψη, χαμηλή στάμινη, βραχυκύκλωμα, ρύπανση, λείπουν μέρη, στρέβλωση, ταφόπλακες, πλάγια στάση, αναποδογυρισμένα μέρη, λάθος μέρη, ζημιά, πλωτό ύψος, πολικότητα, εικονική συγκόλληση, άδεια συγκόλληση,κόλλα υπερχείλισηςΤάπητα, αποτυχία μολύβδου Περίμενε |
| Ειδική λειτουργία | Ταυτόχρονη λειτουργία πολλαπλών προγραμμάτων, υποστηρίζει προγράμματα αυτόματης κλήσης, μπορεί να ελέγχει τα μέρη περιστροφής 0-359° (μονάδα: 1°) |
| Δοκιμή ελάχιστου μέρους | 10μm: 01005 chip & 0,3pitch IC |
| λειτουργικό σύστημα | Windows7 Professional |
| Ελέγξτε την έξοδο αποτελεσμάτων | 22 ιντσών οθόνη LCD |
| Προδιαγραφές συστήματος | |
| Περιοχή μεγεθών PCB | 50×50mm (μίν) ≈ 430×330mm (μέγιστο) |
| Περιοχή πάχους PCB | 0.3 έως 5 mm |
