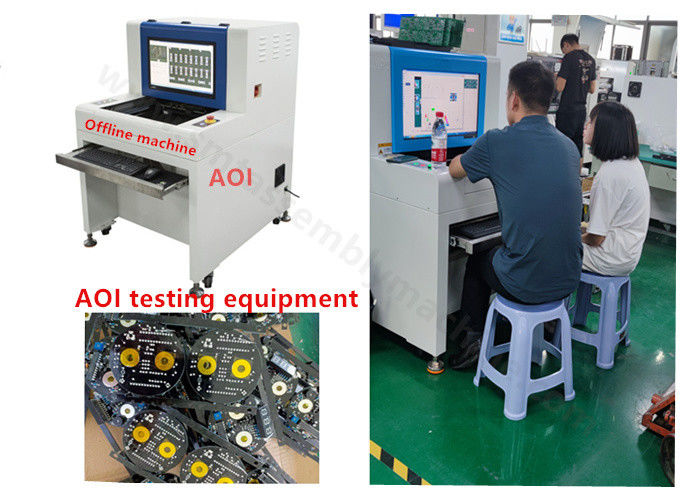

Εισαγωγή CAD

Η CAD εισάγεται αυτόματα από λογισμικό υψηλότερου επιπέδου

Μετά την εισαγωγή των δεδομένων CAD, κάντε κλικ στην επιλογή Επαναφορά πεδίων για την επαναφορά των ονομάτων κάθε πεδίου

1) Τοποθεσία του συστατικού: Το όνομα της τοποθεσίας του συστατικού του τυποποιημένου συστατικού στο πραγματικό σύστημα συντεταγμένων.
2) X: Η απόκλιση του τυποποιημένου στοιχείου στο μηχανικό σύστημα συντεταγμένων.Μηχανή επιλογής και τοποθέτησης SMT
3) Y: Η τάξη του τυποποιημένου στοιχείου στο μηχανικό σύστημα συντεταγμένων.
4) Γωνία: η γωνία του τυποποιημένου στοιχείου στο μηχανικό σύστημα συντεταγμένων.
5) Αριθμός τμήματος: αντιστοιχεί στο πρότυπο αριθμού τμήματος στο εργοστάσιο, μια σημαντική παράμετρος της αυτόματης σύνδεσης εξαρτημάτων.
6) μήκος: μήκος του στοιχείου.
7) πλάτος: πλάτος του συστατικού.

Αφού ορίσετε τα ονόματα πεδίων στη στήλη δεδομένων CAD, επιλέξτε "Next" για να μετατρέψετε τα δεδομένα σύμφωνα με την πραγματική κατάσταση.

(Συνήθως αρκεί η προεπιλογή)Μηχανή επιθεώρησης AOI

Στη συνέχεια, επιλέξτε Επόμενο για να εμφανιστεί η εικόνα του συστατικού
Περιγραφή της περιοχής εικόνας: Η παραπάνω εικόνα είναι μια απεικόνιση της αντανάκλασης στοιχείων, μέσω αυτού του διαγράμματος, σε σύγκριση με την πραγματική εικόνα στοιχείων, τα δεδομένα CAD και τα δεδομένα στοιχείων δεδομένων αντιστοιχούν.
Πίνακα εργαλείων:
1) Γυρίστε 90 μοίρες με το ρολόι των ρολογιών: Η εικόνα στον καθρέφτη περιστρέφεται 90 μοίρες με το ρολόι των ρολογιών.
2) Γυρίστε 90 μοίρες κατά τον αντίστροφο τρόπο: Η εικόνα στον καθρέφτη περιστρέφεται 90 μοίρες κατά τον αντίστροφο τρόπο.
3) Στροφή 180 μοίρες: Η εικόνα στον καθρέφτη περιστρέφεται 180 μοίρες με την κατεύθυνση των ρολογιών.
4) Οριζόντια αντανάκλαση: Αντανάκλαση της εικόνας οριζόντια αντανάκλαση της εικόνας.
5) Κατακόρυφη αντανάκλαση: Ενα κατακόρυφα αντανάκλαστη εικόνα της αντανάκλασης.
6) Προηγούμενο βήμα: Επιστρέψτε στο προηγούμενο βήμα.Μηχανή συναρμολόγησης SMT
7) Τελειώστε: Αφού προσαρμοστεί η εικόνα της εικόνας του εξαρτήματος, φορτώστε τα δεδομένα CAD στο πρόγραμμα.
8) Αυτόματη σύνδεση σύμφωνα με κοινά πρότυπα: Όταν τα δεδομένα επιλεγούν, συνδέονται αυτόματα με τα τυποποιημένα δεδομένα του κοινού τυποποιημένου διαγράμματος.

[Σημείωση] Για μεγαλύτερες πλακέτες PCB, οι συντεταγμένες θέσεων όλων των στοιχείων μπορούν να ευθυγραμμιστούν από δύο στοιχεία που είναι πολύ μακριά (διαγώνια) κάνοντας το εξής:
Κάντε κλικ στο [Lock] (το όνομα του κουμπιού αλλάζει σε [Set Identification Point]), ευθυγραμμίστε το κέντρο του "δέκα" στο διάγραμμα FOV με το κέντρο του συστατικού,στη συνέχεια κάντε κλικ στο [Set Identification Point] στο παράθυρο εισαγωγής CADΜετά από αυτό το βήμα, δεν υπάρχει ανάγκη να χρησιμοποιηθεί [global offset] για να γίνει η θέση του συστατικού ακριβής.
Επικοινώνησε στο παράθυρο μικρογραφίας όταν ολοκληρωθεί η εισαγωγή CAD:

Παράμετρος λειτουργίας
