Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα προϊόντων: | Εξοπλισμός δοκιμών AOI | Πρότυπο: | SZ-X1 |
---|---|---|---|
Χρώμα: | Κρεμ Λευκό | Ταχύτητα: | 8-13 δευτερόλεπτα ανά ταμπλέτα |
Μέγεθος PCB: | 50*50~ 430*330 χλστ | Διάσταση: | 1070*900*1310 χλστ |
Υψηλό φως: | Κρεμώδες λευκό μηχάνημα επιθεώρησης AOI,μηχάνημα επιθεώρησης PCBA Board AOI |

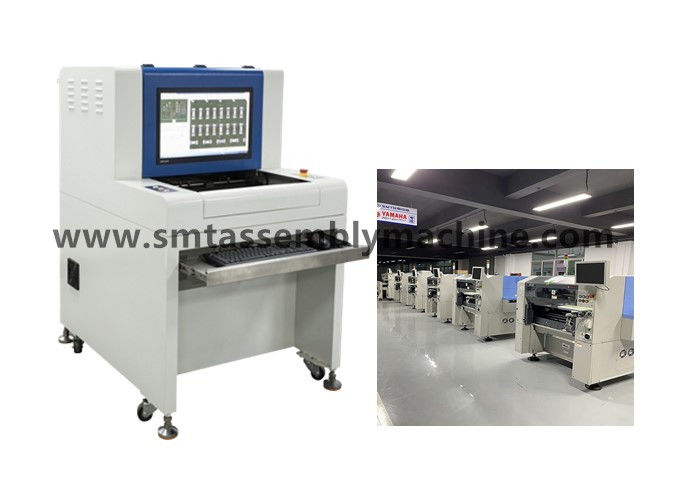

Μπαλώματα μηχανών SMT επιθεώρησης AOI και εξοπλισμός επιθεώρησης
1. Εισαγωγή προϊόντων
1. Αρχή AOI: χρησιμοποιήστε τις σύγχρονες οπτικές αρχές και την τεχνολογία ψηφιακών κάμερα για να πυροβολήσετε το ανιχνευμένο αντικείμενο σε πραγματικό - χρόνος, αναλύστε και επεξεργαστείτε τη συλλήφθείη εικόνα μέσω του υπολογιστή και του ειδικού λογισμικού, και παράγετε αυτόματα τα αποτελέσματα ανίχνευσης.
2. Λειτουργία AOI: Αποτελεσματικό ποσοστό ανίχνευσης AOI: περισσότερο από 99% (χειρωνακτικό ποσοστό ανίχνευσης: περίπου 70%)
Μειώστε την εργασία: 2-4 άνθρωποι/γραμμή παραγωγής, υψηλή αποδοτικότητα ανίχνευσης
Μέσω της λειτουργίας SPC, οι ατέλειες διαδικασίας μπορούν να μετρηθούν ακριβώς και μπορούν να ελεγχθούν αποτελεσματικά
Η σταθερότητα είναι πολύ υψηλότερη από αυτή της εργασίας, μακροπρόθεσμη χρήση, το περιεκτικό κόστος μπορεί να μειωθεί σημαντικά
Μπορεί να ενισχύσει την περιεκτική δύναμη της επιχείρησης και να βελτιώσει αποτελεσματικά τη γενική ανταγωνιστικότητα της επιχείρησης.
3. Πλεονεκτήματα AOI:
1) Στοιχεία Inspectable:
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Πολικά two-legged κομμάτια
Πολικά bilegs, συμπεριλαμβανομένων των πολικών bipedals, των διόδων και άλλων συστατικών, τα οποία είναι επίσης κοινά συστατικά της ύλης συγκολλήσεως μετά από το φούρνο.
Αυτός ο τύπος συστατικής συσκευής έχει την πολικότητα (κατευθυντικότητα), μερικοί με την εκτύπωση οθόνης μεταξιού, και η εκτύπωση οθόνης μεταξιού είναι συνήθως συγκεχυμένη εκτύπωση οθόνης
Μερικοί έχουν τα σημάδια πολικότητας, τα οποία είναι συνήθως μια σταθερή περιοχή του συστατικού. Το διάγραμμα εγγραφής του είναι το ακόλουθο:
Στον αριθμό ανωτέρω, το κόκκινο κιβώτιο είναι το κύριο πλαίσιο, το μπλε κιβώτιο είναι το λιγότερο κιβώτιο κασσίτερου (κενή συγκόλληση, ελλείποντα μέρη),
το πορφυρό κιβώτιο είναι το λανθασμένο κιβώτιο μερών, και το κίτρινο κιβώτιο είναι το πολικό κιβώτιο. Η αίτηση εγγραφής της είναι η ακόλουθη:
Όπως φαίνεται στο σχήμα (1) ανωτέρω, όλα τα αισθαμένος στοιχεία για τους αντιστάτες. Η εγγραφή της και η διόρθωση είναι οι ακόλουθες:
Συστατικός τύπος | Στοιχείο ανίχνευσης | Περιγραφή |
αντίσταση | Πλαίσιο οντολογίας | Η λειτουργία του πλαισίου σωμάτων είναι να τοποθετήσει και να αντισταθμίσει. Η εγγραφή της και η διόρθωση περιγράφονται στον αλγόριθμο |
Λιγότερο πλαίσιο κασσίτερου | Ο ρόλος του πλαισίου ύλης συγκολλήσεως είναι να ανιχνευθεί ο σερνμένος όρος της ένωσης ύλης συγκολλήσεως. Η εγγραφή της και η διόρθωση παρουσιάζονται στον αλγόριθμο |
|
Κενό πλαίσιο συγκόλλησης | Ο σκοπός του κενού πλαισίου συγκόλλησης είναι να ανιχνευθεί εάν η ένωση ύλης συγκολλήσεως είναι κενή που ενώνεται στενά. Η εγγραφή της και η διόρθωση παρουσιάζονται < Basic="" detection="" items="" for="" wave="" soldering="">στον αλγόριθμο< Empty="" welding=""> «συγκόλλησης αέρα» χρησιμοποιώντας τον αλγόριθμο «ΧΡΩΜΑΤΟΣ». | |
Λανθασμένο (ελλείπον) κιβώτιο | Η λειτουργία του λανθασμένου πλαισίου μερών είναι να ανιχνευθεί εάν η ένωση ύλης συγκολλήσεως είναι το λανθασμένο μέρος, πλευρά που στέκονται, μόνιμο μνημείο, και λευκό. Η εγγραφή της και η διόρθωση περιγράφονται στον αλγόριθμο «λάθους» < Basic="" detection="" items="" for="" wave="" soldering="">< Wrong="" piece="">χρησιμοποιώντας τον αλγόριθμο «OCV». |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
