Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

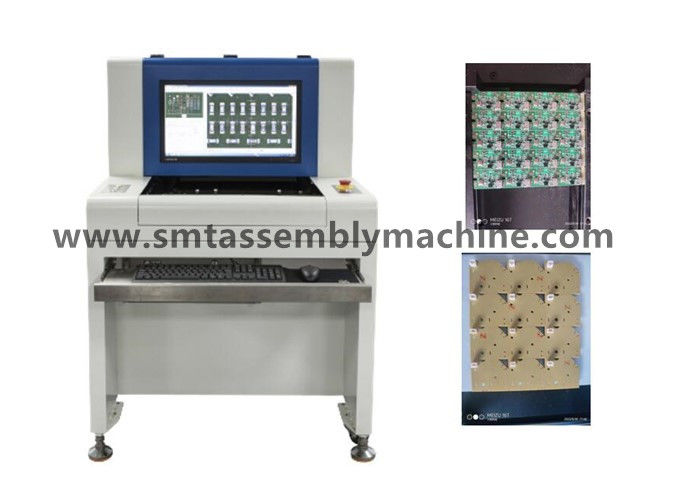

| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής AOI | Σχήμα: | SZ-X1 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Δύναμη: | <1,5 Kw |
| Βάρος: | 400 κιλά. | Εγγύηση: | Ώρες εξουσιοδότησης ενός έτους ή 1w |
Η Wanbo Hi-Tech είναι επαγγελματίας κατασκευαστής ηλεκτρονικού εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις, παράγοντας εξοπλισμό δοκιμών AOI, σταθμούς σύνδεσης, αυτόματες μηχανές φόρτωσης και εκφόρτωσης.,μηχανές στοιβάσματος, μηχανές γωνίας και άλλο εξοπλισμό. Η αποθήκη διαθέτει μεταχειρισμένες μηχανές εκτύπωσης Panasonic, Yamaha, JUKI, Samsung, μεταχειρισμένες μηχανές εκτύπωσης, μεταχειρισμένο υποστήριγμα συγκόλλησης reflow.
Με τις αρχές της ειλικρίνειας, της απλότητας, του πραγματισμού και της μετριοφροσύνης, τηρώντας τον πρακτικό τρόπο, χρησιμοποιώντας τα προϊόντα ως μέσο και υιοθετώντας τη νέα μορφή δημιουργίας υπηρεσιών ΠΙ ως οδηγό,παρέχουμε στους πελάτες λύσεις για να συνειδητοποιήσουν την κοινωνική αξία της εταιρείας και της ομάδας.
Παράμετρος λειτουργίας
| SZ-X1 Προδιαγραφή προϊόντος | ||
|
Στοιχεία δοκιμής |
Τρόπος προγραμματισμού | Εισαγωγή δεδομένων CAD αυτομάτως για βιβλιοθήκη συστατικών |
|
Μετά την ανάκαμψη |
Συστατικό: Λάθος μέρη,λειπόμενα μέρη,πολικότητα,αποκλίση,μνημείο,αναστροφή,φθορά,επίδεση,εξωτερικά υλικά κλπ. Συνδέσεις συγκόλλησης: λιγότερο κασσίτερο, περισσότερο κασσίτερο, τρύπα από κασσίτερο, γέφυρα, επίστρωση από κασσίτερο, ψεύτικο κασσίτερο, χάντρες από κασσίτερο κλπ. |
|
| Ελάχιστη δοκιμή Paet | Η ελάχιστη ανάλυση του μετρητή είναι 03015 ((01005) chip& 0.3 pitch IC | |
|
Μετά τη Σωλήρωση με Κύματα |
Λιγότερο κασσίτερο, περισσότερο κασσίτερο, τρύπα κασσίτερου, ψεύτικο κασσίτερο, γέφυρα, κασσίτερο, κασσίτερο, κλπ. | |
Τα συστατικά του QFP και το debugging είναι συμβατά με την καταχώριση και το debugging SOP, παρακαλούμε ανατρέξτε στο "< Βασικά στοιχεία ανίχνευσης για συγκόλληση κυμάτων> SOP" στην καταχώριση και το debugging.
Η επιθεώρηση των εξαρτημάτων DIP, συμπεριλαμβανομένης της τοποθέτησης των πλακών, της ανίχνευσης πινών, της ανίχνευσης χαμηλού χαλκού, της ανίχνευσης ποδιών και της ανίχνευσης πορώσεων, εντοπίζει κυρίως προβλήματα πινών, συγκόλλησης, ποδιών και πορώσεων.Το έντυπο εγγραφής είναι το εξής::
Το παραπάνω σχήμα δείχνει το έντυπο καταχώρισης του DIP, το οποίο περιγράφεται κατωτέρω:
| Συστατικό Τύπος | Ανίχνευση Άρθρο | Περιγραφή |
| Τμήματα DIP | Λιγότερο κασσίτερο | Η λειτουργία του πλαισίου του αμαξώματος είναι η ανίχνευση της ποιότητας των τμημάτων DIP. |
Αποδιορθώστε ψευδώς θετικά στο παράθυρο αποδιορθώσεων.
Αναγνωρίστε αλλαγές: Μετά την αποδιορθώσει ενός στοιχείου, κάντε κλικ σε αυτό το κουμπί για να ενημερώσετε το πρότυπο.
Αντικατάσταση: Μετά την αποδιορθώσει ενός στοιχείου, κάντε κλικ σε αυτό το κουμπί για να αντικαταστήσετε το πρότυπο.
Κλείσιμο: Κλείνει το παράθυρο διορθώσεων
Μετά την ολοκλήρωση της εντοπισμού λάθους, ξεκινήστε τις δοκιμές μετά την αλλαγή της ρύθμισης της λειτουργίας σε κανονική δοκιμή. Τα δεδομένα δοκιμής θα εμφανιστούν στην διεπαφή προβολής:
Κλειδί συντόμευσης:
Ctrl: Πατήστε "Ctrl" όταν υπάρχουν περισσότερα δεδομένα για να περάσετε στα επόμενα δεδομένα.
shift: Επιστρέφει στα προηγούμενα δεδομένα.
Πέρασε στα επόμενα δεδομένα του Allegro.
Αριθμητικό πληκτρολόγιο: αντιστοιχεί στη λίστα επιβεβαίωσης NG.
Περιοχή Α: Δοκιμάστε ολόκληρο το διάγραμμα PCB και το κέντρο του σταυρού είναι η θέση NG.
Ζώνη Β: τοποθεσία του στοιχείου NG.
Ζώνη Γ: Πρότυπα συστατικών.
Περιοχή D: Πίνακας των αποτελεσμάτων της δοκιμής.
Ζώνη Ε: αποτελέσματα δοκιμών, ένα Allegro και μία γραμμή αποτελεσμάτων.
Ζώνη G: NG επιβεβαιώνει τη συντόμευση.
Περιοχή F: τιμή επιστροφής του αποτελέσματος NG.
Συμβουλή: Το ελλείπτον πλαίσιο του αντίστασης είναι το ίδιο πλαίσιο ανίχνευσης με το λάθος πλαίσιο εξαρτήματος, το οποίο ανιχνεύει κυρίως το μεταξοπλέγμα.
