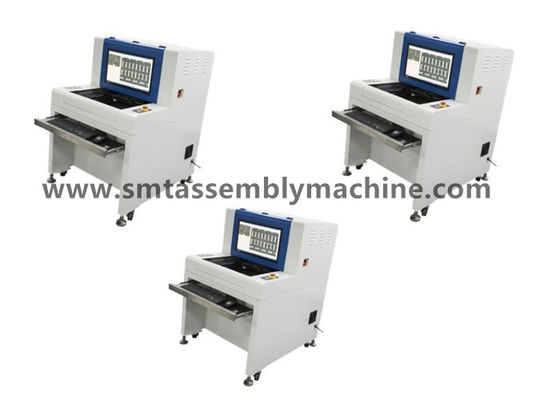

AOI SZ-X3 έχει μια πηγή φωτός των ομοαξονικών οδηγήσεων RRGB με ένα άμεσο ποσοστό περασμάτων του 99%
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Εξοπλισμός δοκιμών AOI | Πρότυπο: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Μετά από το συγκολλώντας φούρνο κυμάτων |
| Μέθοδος ανίχνευσης: | χρώμα εξαγωγής | Κάλυψη ανίχνευσης: | λιγότερο όφσετ κασσίτερου |
AOI SZ-X3 έχει μια πηγή φωτός των ομοαξονικών οδηγήσεων RRGB με ένα άμεσο ποσοστό περασμάτων του 99%
AOI SZ-X3 ανιχνεύει το περιεχόμενο με περισσότερο κασσίτερο λιγότερη καρφίτσα βραχυκυκλώματος τρυπών κασσίτερου κασσίτερου όχι έξω

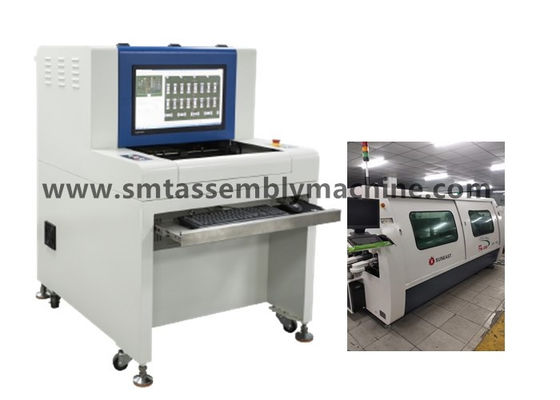

AOI SZ-X3 ανιχνεύει τη σύνδεση κασσίτερου μεταξύ των καρφιτσών τμημάτων PCBA πίσω από το φούρνο
AOI SZ-X1 ανιχνεύει το βραχυκύκλωμα τμημάτων PCBA μετά από το συγκολλώντας φούρνο κυμάτων
Σε μη απευθείας σύνδεση επιθεώρηση Suppor τ aoi μακρινό μετά από την κακία και on-line την κατάρτιση πωλήσεων ser

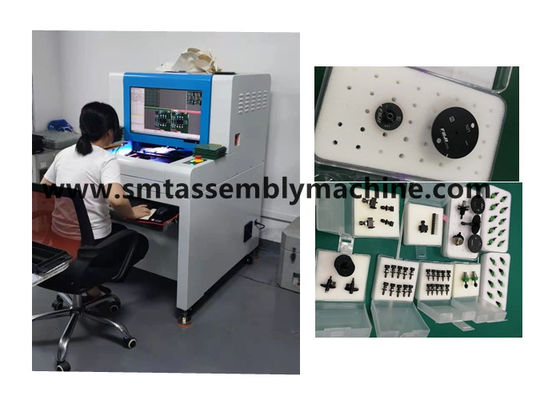

Η επιφάνεια τοποθετεί τη μηχανή τεχνολογίας τοποθετεί τον εξοπλισμό δοκιμής AOI, εξεταστικός τον πίνακα PCBA
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ εμμένει στην αρχή της ειλικρίνειας, της απλότητας, του πραγματισμού και της σεμνότητας, εμμένει στην αρχή την αλήθεια από τα γεγονότα, χρησιμοποιεί τα προϊόντα ως μέσο, και υιοθετεί τη νέα μορφή δημιουργίας των υπηρεσιών IP ως επιχειρησιακή φιλοσοφία, παρέχουμε στους πελάτες τις λύσεις για να πραγματοποιήσουμε την κοινωνική αξία της επιχείρησης και της ομάδας.
Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Μηχανή γραμμών χωρισμού εξοπλισμού και σε απευθείας σύνδεση μηχανή.
Σε μη απευθείας σύνδεση πρότυπα: X1 προϊόντα μπαλωμάτων ανίχνευσης, βυσματωτά προϊόντα ανίχνευσης X3
Σε απευθείας σύνδεση πρότυπα: X5 προϊόντα μπαλωμάτων ανίχνευσης φωτογραφιών καμερών, βυσματωτά προϊόντα ανίχνευσης φωτογραφιών καμερών X6.
Πλεονεκτήματα AOI:
1) Στοιχεία Inspectable:
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
2) Ισχυρά χαρακτηριστικά γνωρίσματα λογισμικού
◆Εξαγωγή χρώματος, στατιστική ανάλυση απόστασης ◆Color αναγνώρισης ανάλυσης ◆Character (OCR-miha'nima οπτικής αναγνώρισης χαρακτήρων)
◆Ολοκληρωμένο κύκλωμα που γεφυρώνει τη γραπτή ανάλυση ◆Luminance ανάλυσης συγκεκριμένης πυκνότητας ◆
◆Γραφική λειτουργία στατιστικών SPC εισαγωγών ◆ στοιχείων CAD ανάλυσης ◆ ομοιότητας
◆Σε μη απευθείας σύνδεση προγραμματισμός ανίχνευσης ◆ διοικητικών ◆ γραμμωτών κωδίκων επιπέδων λειτουργίας
◆Τα στοιχεία CAD λειτουργούν ◆Automatic προσδιορισμός και ανίχνευση της ανίχνευσης πολυ-επιτροπής κατώτατης επιφάνειας ◆
◆Πολυ-μηχανών τυποποιημένη βιβλιοθήκη ◆ τμημάτων διασύνδεσης μόνος-χτισμένη η ◆ αυτό μπορεί να παραγάγει και να εξαγάγει καθημερινά, εβδομαδιαίες και μηνιαίες εκθέσεις
◆Μπορέστε να συνδεθείτε με τους πολλαπλάσιους σταθμούς συντήρησης
3) Μηχανικό σχέδιο δομών ακρίβειας
◆Υψηλή βάση μηχανών ακαμψίας, λογικό μηχανικό κέντρο βαρύτητας, μικρή δόνηση κατά τη λειτουργία, όμορφη και γενναιόδωρη εμφάνιση
◆Ράγα οδηγών βιδών ακρίβειας, ράγα καλωδίων
◆Αυτόματο προσάρτημα ακρίβειας, εύκολο και γρήγορο PCB φόρτωσης και εκφόρτωσης
◆Έξοχη τεχνολογία συνελεύσεων για να εξασφαλίσει τη σταθερά χρήση και τα μακρά ζωή ολόκληρης της μηχανής.
4) Σταθερός ηλεκτρικός έλεγχος
◆Σερβο σύστημα κίνησης, σταθερός και ώριμος
◆Ώριμος και σταθερός έλεγχος κινήσεων του LS
◆Προηγμένη η EPIX εικόνα συλλαμβάνουν και η τεχνολογία επεξεργασίας
◆Σταθερές διάφορες ηλεκτρικές συσκευές OMRON, μακριά ζωή υπηρεσιών
◆Το καλώδιο αλυσίδων έλξης υψηλός-ευελιξίας LAAP, η ζωή υπηρεσιών μπορεί να φθάσει 5 εκατομμύριο έως 8 εκατομμύριο φορές
◆Σταθερότητα κυκλωμάτων, εύκολη συντήρηση, ασφάλεια.
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
| Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
| Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
| Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: ταχύτητα ανίχνευσης 40.70mm X30.90mm< 270ms=""> Πρότυπα: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> Προαιρετικός: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> Προαιρετικός: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
| πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
| Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
| Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
| Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
| λειτουργικό σύστημα | Windows7 επαγγελματίας |
| Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
| Προδιαγραφές συστημάτων | |
| Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
| Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
| Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
| Μέγιστο βάρος PCB | 3KG |
| PCB ευκίνητο | <5mm or="" 2=""> |
| Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
| Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
| Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
| Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
| X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
| Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
| Βάρος συσκευών | ΠΕΡ. 350KG |
| Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
| Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
| Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
