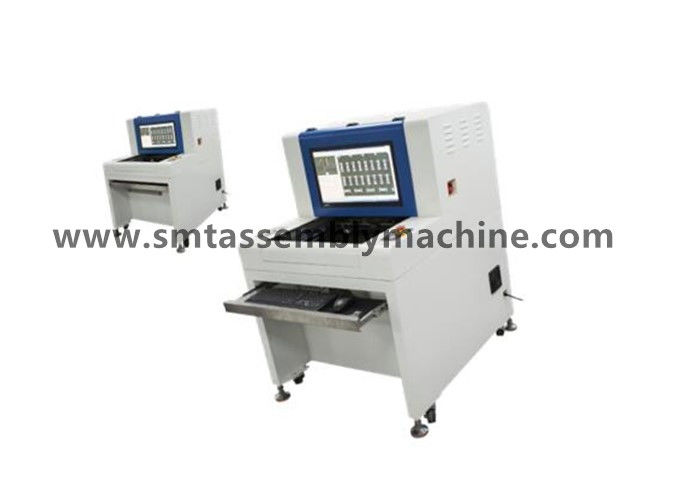

Η μηχανή SZ-X3 επιθεώρησης AOI ανιχνεύει το στοιχείο 01005 τσιπ εικονική συγκόλληση
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Εξοπλισμός δοκιμών AOI | Πρότυπο: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Επιθεώρηση του πίνακα κυκλωμάτων μετά από τη συγκόλληση κυμάτων |
| Μέθοδος ανίχνευσης: | Στατιστική διαμόρφωση | Κάλυψη ανίχνευσης: | Ελλείποντα μέρη, διαστρεφόμενα |
Η μηχανή SZ-X3 επιθεώρησης AOI ανιχνεύει το στοιχείο 01005 τσιπ εικονική συγκόλληση
Η μηχανή SZ-X3 επιθεώρησης AOI λείπει και διαστρεφόμενος μετά από τη συγκόλληση κυμάτων
Η εισαγωγή στοιχείων CAD λειτουργίας λογισμικού SZ-X3 AOI καθιστά τον προγραμματισμό κατάλληλο
AOI SZ-X3 έχει μια πηγή φωτός των ομοαξονικών οδηγήσεων RRGB με ένα άμεσο ποσοστό περασμάτων του 99%
AOI SZ-X1 ανιχνεύει το βραχυκύκλωμα τμημάτων PCBA μετά από το συγκολλώντας φούρνο κυμάτων
Σε μη απευθείας σύνδεση επιθεώρηση Suppor τ aoi μακρινό μετά από την κακία και on-line την κατάρτιση πωλήσεων ser
Η επιφάνεια τοποθετεί τη μηχανή τεχνολογίας τοποθετεί τον εξοπλισμό δοκιμής AOI, εξεταστικός τον πίνακα PCBA
Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Μηχανή γραμμών χωρισμού εξοπλισμού και σε απευθείας σύνδεση μηχανή.
Σε μη απευθείας σύνδεση πρότυπα: X1 προϊόντα μπαλωμάτων ανίχνευσης, βυσματωτά προϊόντα ανίχνευσης X3
Σε απευθείας σύνδεση πρότυπα: X5 προϊόντα μπαλωμάτων ανίχνευσης φωτογραφιών καμερών, βυσματωτά προϊόντα ανίχνευσης φωτογραφιών καμερών X6.
Ισχυρή λειτουργία λογισμικού
◆Εξαγωγή χρώματος, στατιστική ανάλυση απόστασης χρώματος ◆ αναγνώρισης χαρακτήρα ανάλυσης ◆ (OCR-miha'nima οπτικής αναγνώρισης χαρακτήρων)
◆Γραπτή ανάλυση φωτεινότητας ανάλυσης ◆ συγκεκριμένης πυκνότητας γεφυρών ◆ ολοκληρωμένου κυκλώματος
◆Γραφική στατιστική λειτουργία SPC εισαγωγών ◆ στοιχείων CAD ανάλυσης ◆ ομοιότητας
Μηχανικό σχέδιο δομών ακρίβειας
◆Υψηλή βάση μηχανών ακαμψίας, λογικό μηχανικό κέντρο βαρύτητας, μικρή δόνηση κατά τη λειτουργία, όμορφη και γενναιόδωρη εμφάνιση
◆Ράγα οδηγών βιδών ακρίβειας, ράγα καλωδίων
◆Αυτόματο προσάρτημα ακρίβειας, εύκολο και γρήγορο PCB φόρτωσης και εκφόρτωσης
◆Έξοχη τεχνολογία συνελεύσεων για να εξασφαλίσει τη σταθερά χρήση και τα μακρά ζωή ολόκληρης της μηχανής.
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ είναι ένας επαγγελματικός ηλεκτρονικός κατασκευαστής εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις, που παράγουν: Εξοπλισμός δοκιμής AOI, βυσματωτή μηχανή AI, συγκόλληση κυμάτων, συγκόλληση επανακυκλοφορίας, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή συσσώρευσης, μηχανή γωνιών και άλλος εξοπλισμός Η αποθήκη εμπορευμάτων έχει το μεταχειρισμένο εξοπλισμό: Μηχανή τοποθέτησης της Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης της Samsung, εσωτερική μηχανή τοποθέτησης EZ-περασμάτων, εσωτερική μηχανή τοποθέτησης μηχανών πλατφορμών, μηχανή εκτύπωσης, συγκολλώντας επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός Η αποθήκη εμπορευμάτων έχει τα εξαρτήματα: μηχανές, πίνακες, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Παράμετροι και διαμόρφωση συσκευών
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
| Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
| Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
| Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: πρότυπα ταχύτητας ανίχνευσης 40.70mm< 270ms=""> X30.90mm: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> προαιρετική: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> προαιρετική: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
| πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
| Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
| Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
| Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
| λειτουργικό σύστημα | Windows7 επαγγελματίας |
| Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
| Προδιαγραφές συστημάτων | |
| Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
| Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
| Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
| Μέγιστο βάρος PCB | 3KG |
| PCB ευκίνητο | <5mm or="" 2=""> |
| Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
| Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
| Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
| Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
| X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
| Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
| Βάρος συσκευών | ΠΕΡ. 350KG |
| Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
| Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
| Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
