Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

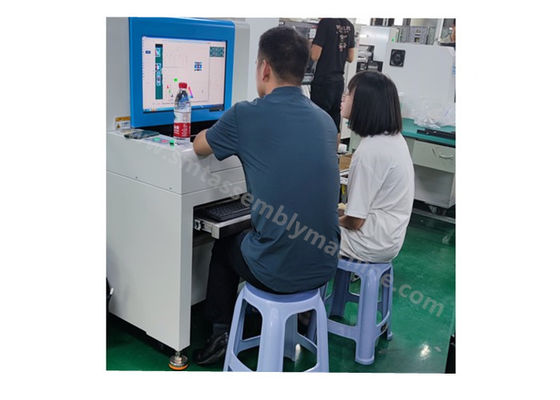

| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής AOI | Σχήμα: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | PCBA μετά από τη συγκόλληση κυμάτων |
| Μέθοδος ανίχνευσης: | διαμόρφωση στατιστική | Κάλυψη ανίχνευσης: | λοξά ελλείποντα μέρη |
Η Shenzhen Wanbo Hi-Tech Co., Ltd. είναι επαγγελματίας κατασκευαστής ηλεκτρονικού εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις.
1Παραγωγή: εξοπλισμός δοκιμών AOI, μηχανή πλέγματος AI, συγκόλληση κυμάτων, συγκόλληση επαναρρόφησης, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή στοίβασης,μηχανή γωνίας και άλλο εξοπλισμό;
2Η αποθήκη διαθέτει μεταχειρισμένο εξοπλισμό: μηχανή τοποθέτησης Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης Samsung, εγχώρια μηχανή τοποθέτησης EZ-Link,Μηχανή τοποθέτησης μηχανών οικιακής πλατφόρμας,
3Η αποθήκη διαθέτει αξεσουάρ: κινητήρες, πλάκες, κεφαλές λέιζερ, αξεσουάρ FEEDER, ακροφύσια κλπ.
Επιστημονικός σχεδιασμός φωτεινής πηγής
1Φωτοβολείς διόδους Philips
2Η συνολική τεχνολογία επεξεργασίας για τη διασφάλιση της ακρίβειας της γωνίας φωτισμού της φωτεινής πηγής
3. αυστηρή ανίχνευση φωτεινότητας
4- αυστηρή δοκιμή γήρανσης, εγγυημένη διάρκεια ζωής 50.000 ωρών
5. Επιστημονική χρήση της αρχής του τριχρωματικού φωτός, έτσι ώστε το στοιχείο μπορεί να παρουσιάσει διαφορετικά χρώματα του σώματος και την συγκόλληση σε διαφορετικές γωνίες για την επίτευξη ακριβών σκοπών ανίχνευσης.
Επιθεωρούμενα αντικείμενα: DIP plug-in μετά από συγκόλληση κυμάτων: περισσότερο κασσίτερο, λιγότερο κασσίτερο, τρύπα κασσίτερο, βραχυκύκλωμα, πιν δεν βγαίνει
Παράμετροι και διαμόρφωση της συσκευής
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένη πλακέτα κυκλωμάτων | Ελέγχος της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας |
| Μέθοδος ανίχνευσης | Χρωματική εξαγωγή, στατιστική μοντελοποίηση, σύγκριση εικόνας σε πλήρες χρώμα, αυτόματη ρύθμιση παραμέτρων σύμφωνα με διαφορετικά σημεία ανίχνευσης (όπως μετατόπιση, πολικότητα, βραχυκύκλωμα κλπ.) |
| Κάμερα | Πλήρης χρωματική έξυπνη ψηφιακή κάμερα |
| Ανάλυση / οπτική περιοχή / ταχύτητα |
Προαιρετικά: 25μm/Pixel FOV: 40.70mm X30.90mm Ταχύτητα ανίχνευσης < 270ms/FOV |
| πηγή φωτός | Υψηλής φωτεινότητας RRGB ομοαξονικός πύργος δακτυλίου LED φωτεινής πηγής (χρωματικό φως) |
| Τρόπος προγραμματισμού | Εγχειριτική γραφή, αυτόματη σκεπή, εισαγωγή δεδομένων CAD και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Απομακρυσμένο έλεγχο | Απομακρυσμένη λειτουργία, προβολή, εκκίνηση ή διακοπή λειτουργίας μηχανής, τροποποίηση προγραμμάτων κλπ. οποιαδήποτε στιγμή, οπουδήποτε, οποιαδήποτε στιγμή, οπουδήποτε μέσω δικτύου TCP/IP |
| Σύστημα γραμμικών κωδικών | Αυτόματη αναγνώριση κάμερας και μετάδοση γραμμικού κώδικα (κώδικας 1D ή 2D) και λειτουργία πολλαπλών σημάτων (συμπεριλαμβανομένου του κακού σήματος) |
| Λειτουργία διακομιστή | Με τη χρήση κεντρικού διακομιστή, διάφορα σύνολα δεδομένων AOI μπορούν να διαχειρίζονται κεντρικά |
| λειτουργικό σύστημα | Windows7 Professional |
| Ελέγξτε την έξοδο αποτελεσμάτων | 22 ιντσών οθόνη LCD |
| Προδιαγραφές συστήματος | |
| Περιοχή μεγεθών PCB | 50×50mm (μίν) ≈ 430×330mm (μέγιστο) |
| Περιοχή πάχους PCB | 0.3 έως 5 mm |
| Διάκριση άκρων του συστήματος συμπίεσης PCB | Πάνω:3.5 mm Κάτω:3.5 mm |
| Μέγιστο βάρος PCB | 3 κιλά |
| Ελαστικότητα PCB | < 5 mm ή 2% του διαγώνιου μήκους PCB |
| Υψόμετρος καθαρού άνω και κατώτερου τμήματος των PCB | Πάνω πλευρά PCB: 30 mm Πίσω πλευρά PCB: 60 mm |
| Σύστημα μεταφοράς | Αυτόματο άνοιγμα και ανάσυρση των διμερών στερεών, αυτόματη αντιστάθμιση της παραμόρφωσης κάμψης PCB |
| Υψόμετρο του μεταφορέα από το έδαφος | 850 έως 920 mm |
| ρεύμα μεταφορέα / χρόνος | Η PCB κινείται προς την κατεύθυνση Y χρόνος εισόδου/εξόδου: 2,5 δευτερόλεπτα |
| Οδηγός πλατφόρμας X/Y | Με εμβολοφόρο κινητήρα, ακρίβεια θέσης < 20μm. Το PCB είναι σταθερό και η κάμερα κινείται προς την κατεύθυνση X |
| Ηλεκτρική τροφοδοσία/πίεση αέρα | AC230V 50/60 Hz μικρότερο από 1KVA / δεν απαιτείται |
| Βάρος της συσκευής | Περίπου 350 κιλά. |
| Παράγοντας μορφής συσκευής | 1070 × 900 × 1310 mm (L × W × H) |
| Θέρμανση και υγρασία περιβάλλοντος | 10~35°C 35~80% RH (μη συμπυκνωτική) |
| Ασφάλεια εξοπλισμού | Συμμορφώνεται με τα πρότυπα ασφάλειας CE |
Συμβουλή: Το ελλείπτον πλαίσιο του αντίστασης είναι το ίδιο πλαίσιο ανίχνευσης με το λάθος πλαίσιο εξαρτήματος, το οποίο ανιχνεύει κυρίως το μεταξοπλέγμα.
