Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

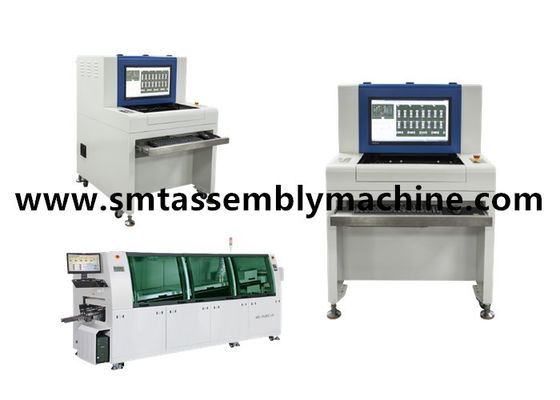

Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
---|---|---|---|
Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Μετά από τη μηχανή πιάτων |
Μέθοδος ανίχνευσης: | λειτουργία SPC στατιστικών | Κάλυψη ανίχνευσης: | Σπασμένος, να επιπλεύσει |
Υψηλό φως: | Το CE οδήγησε την επιλογή και τοποθετεί τη μηχανή,AOI οδήγησε την επιλογή και τοποθετεί τη μηχανή,Off-$l*line αυτοματοποιημένη οπτική μηχανή επιθεώρησης |
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ είναι ένας επαγγελματικός ηλεκτρονικός κατασκευαστής εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις, που παράγουν: Εξοπλισμός δοκιμής AOI, βυσματωτή μηχανή AI, συγκόλληση κυμάτων, συγκόλληση επανακυκλοφορίας, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή συσσώρευσης, μηχανή γωνιών και άλλος εξοπλισμός Η αποθήκη εμπορευμάτων έχει το μεταχειρισμένο εξοπλισμό: Μηχανή τοποθέτησης της Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης της Samsung, εσωτερική μηχανή τοποθέτησης EZ-περασμάτων, εσωτερική μηχανή τοποθέτησης μηχανών πλατφορμών, μηχανή εκτύπωσης, συγκολλώντας επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός Η αποθήκη εμπορευμάτων έχει τα εξαρτήματα: μηχανές, πίνακες, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Μηχανή γραμμών χωρισμού εξοπλισμού και σε απευθείας σύνδεση μηχανή.
Σε μη απευθείας σύνδεση πρότυπα: X1 προϊόντα μπαλωμάτων ανίχνευσης, βυσματωτά προϊόντα ανίχνευσης X3
Σε απευθείας σύνδεση πρότυπα: X5 προϊόντα μπαλωμάτων ανίχνευσης φωτογραφιών καμερών, βυσματωτά προϊόντα ανίχνευσης φωτογραφιών καμερών X6.
Μηχανή τοποθέτησης μεγάλης έκτασης του ΦΟΎΤΖΙ Fujifilm:
Σειρά CP, σειρά XP, σειρά μ3 NXT, σειρά M6 και AIMEX, σειρά CP
Πρότυπο των μηχανών μεγάλης ενότητας είναι τα ακόλουθα (μηχανές υψηλών σημείων Fujifilm):
NXT Μ3, M3S, Μ3 ΙΙ, M3IIC, Μ3 ΙΙΙ, Μ3 IIIC, M6, M6 ΙΙ, M6 IIC, M6 ΙΙΙ, M6 IIIC
NXT έχει την παραγωγή NXT I/NXT II/NXT III/respectively NXT, γενεά NXT ΙΙ, γενεά NXT ΙΙΙ, η πρώτη γενιά εμφανίστηκε το 2004, η δεύτερη γενιά εμφανίστηκε το 2009, και η τρίτη γενιά εμφανίστηκε το 2013.
Τα Medium-speed πολλών χρήσεων πρότυπα μηχανών είναι τα ακόλουθα (σειρά XPF): Xpf-λ, xpf-W, xpf-s, το οποίο εμφανίστηκε το 2008.
CP/xp τα πρότυπα σειράς είναι παλαιότερες σειρές μηχανών τοποθέτησης Fujifilm, όπως η συμπερίληψη CP732/CP742/CP842 και άλλων προτύπων,
Αυτή η σειρά προτύπων είναι αυτήν την περίοδο στην κυκλοφορία στην αγορά είναι σχετικά μικρή, το έτος είναι σχετικά μακρύ, οι γενικές χρήσεις εργοστασίων τοποθέτησης λιγότερο, επειδή η ακρίβεια της τοποθέτησης δεν είναι πάρα πολύ υψηλή,
είναι σχετικά μεγάλα υλικά, όπως 0603 και ανωτέρω, η τρέχουσα επικρατούσα τάση 0402/0201 τοποθέτηση ηλεκτρονικών συστατικών δεν είναι ιδανική.
Πρότυπο των μηχανών μεγάλων πυργίσκων είναι τα ακόλουθα (σειρά CP, όπως το όνομα υπονοεί, είναι ένα πρότυπο μπαλωμάτων που παίζει κυρίως το ΤΣΙΠ):
CP6, CP642E, CP642ME, CP643E, CP643ME
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME
CP842E, CP842ME
XP πρότυπα XP241, XP242, XP243 σειράς
XP οι σειρές διαιρούνται σε XP141E, XP241E, XP142E, XP242E, XP143E, XP243E
Τα κλασικά πρότυπα των μηχανών τοποθέτησης JUKI είναι τα ακόλουθα:
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100
Σειρά KJ μηχανών τοποθέτησης μεγάλης έκτασης JUKI
ΣΕΙΡΆ KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020 ΤΗΣ KE
FX οι σειρές fx-1 fx-2 fx-3 είναι μεγάλες μηχανές
RX-6 RX-7 FX-3RL
JX ειδική μηχανή jx-100 jx-200 jx-300LED jx-350LED τοποθέτησης των οδηγήσεων σειράς
Kd-2077 έξυπνη μηχανή rs-1 τοποθέτησης υψηλής ταχύτητας
JUKI KJ-01 KJ-02 KJ01 KJ02
Παράμετροι και διαμόρφωση συσκευών
Λειτουργικές προδιαγραφές | |
Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
Ανάλυση/οπτική σειρά/ταχύτητα | Προαιρετικός: 25μm/Pixel FOV: ανίχνευση 40.70mm X30.90mm speedStandard< 270ms="">: 20μm/Pixel FOV: speedOptional ανίχνευσης 32.56mm×24.72mm<260ms>: 15μm/Pixel FOV: speedOptional ανίχνευσης 24.42mm X18.54mm< 240ms="">: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
λειτουργικό σύστημα | Windows7 επαγγελματίας |
Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
Προδιαγραφές συστημάτων | |
Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
Μέγιστο βάρος PCB | 3KG |
PCB ευκίνητο | <5mm or="" 2=""> |
Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
Βάρος συσκευών | ΠΕΡ. 350KG |
Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
