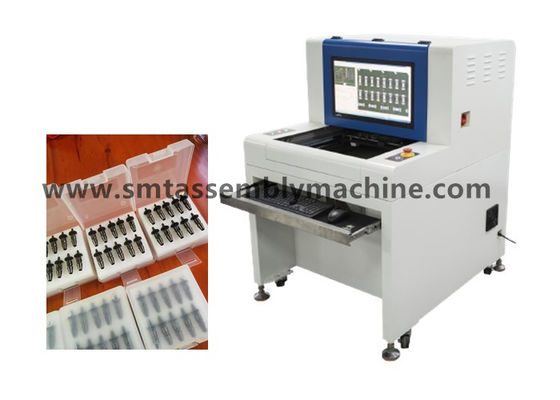

Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
---|---|---|---|
Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Μετά από την αμόλυβδη συγκόλληση κυμάτων |
Μέθοδος ανίχνευσης: | Στατιστικές λειτουργίες | Κάλυψη ανίχνευσης: | Τα συστατικά είναι σπασμένα και επιπλέοντας |
Υψηλό φως: | PCBAS αυτοματοποίησε τον οπτικό εξοπλισμό επιθεώρησης,Το Yamaha αυτοματοποίησε τον οπτικό εξοπλισμό επιθεώρησης,Σε μη απευθείας σύνδεση οπτική μηχανή επιθεώρησης |
Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Μηχανή γραμμών χωρισμού εξοπλισμού και σε απευθείας σύνδεση μηχανή.

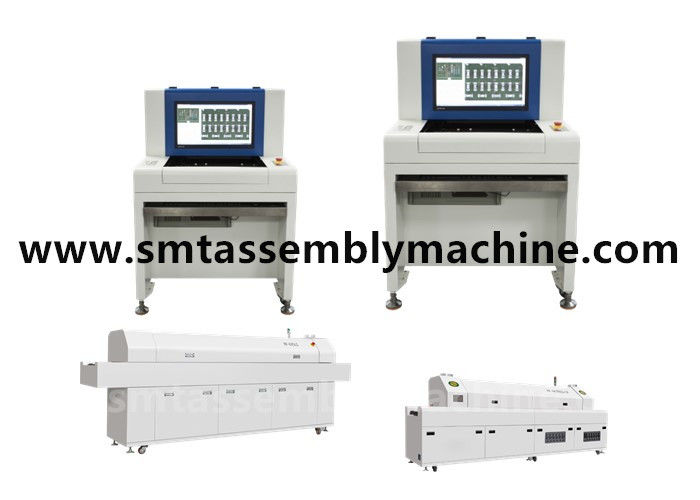

Σε μη απευθείας σύνδεση πρότυπα: X1 προϊόντα μπαλωμάτων ανίχνευσης, βυσματωτά προϊόντα ανίχνευσης X3

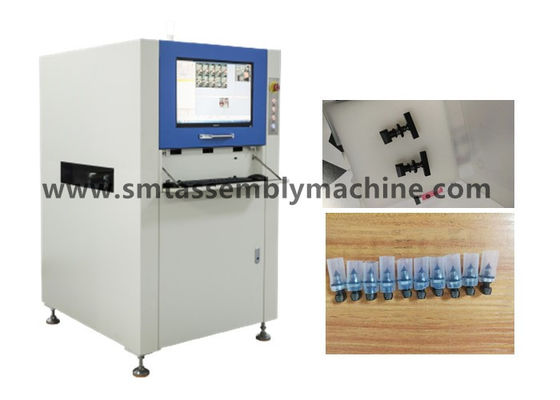

Σε απευθείας σύνδεση πρότυπα: X5 προϊόντα μπαλωμάτων ανίχνευσης φωτογραφιών καμερών, βυσματωτά προϊόντα ανίχνευσης φωτογραφιών καμερών X6.
Τα βαριά μηχανήματα του Τόκιο είναι ένα από τα σημαντικά υπερπόντια υποκαταστήματα της ομάδας JUKI, η οποία δημιουργήθηκε το Δεκέμβριο του 1994 στη Σαγκάη, Κίνα, που συμμετέχθηκε κυρίως στις πωλήσεις των μηχανών τοποθέτησης JUKI.
Τεχνική υποστήριξη, επισκευή και συντήρηση. JUKI κατασκευάζει το τμήμα εξοπλισμού τοποθέτησης, εισήγαγε τον τομέα του εξοπλισμού τοποθέτησης το 1987, και το 1987 JUKI ανέπτυξε τη σειρά της KP μικρών καθολικών μηχανών τοποθέτησης.
KP-560, KP-620, KE-710/720 σειρά (μηχανικός προσδιορισμός θέσης) που προωθείται το 1993, KE-730/740 σειρά (λέιζερ που τοποθετεί) το 1995,
Το 1997, η μηχανή τοποθέτησης KE-750/760 σειράς προωθήθηκε, kd-2077 προωθήθηκαν το 1998, και JUKI άνοιξε επίσημα την εποχή των medium-speed μηχανών από το 2000 ως το 2009.
Το 2000, KE-2000 σειρά προωθήθηκε, μεγάλη τοποθέτηση μηχανή KE-2010, μηχανή KE-2020 μεγάλης καθολική τοποθέτησης μηχανή KE-2030 μεγάλης 2001 τοποθέτησης
. μεγάλη 2003 τοποθέτηση μηχανή KE-2050, μηχανή KE-2060 μεγάλης καθολική τοποθέτησης 2004 μηχανή fx-1 τοποθέτησης ενότητας υψηλής ταχύτητας
καθολικός Τύπος CX-1 νέας γενιάς του 2005 Το 2007, η μηχανή τοποθέτησης άσσων JUKI ήταν γεννημένη, μεγάλη τοποθέτηση μηχανή KE-2070, μηχανή KE-2080 μεγάλης καθολική τοποθέτησης
Μεγάλος 2008 διανομέας kd-2077, μεγάλη ενότητα mounter fx-2, μεγάλη ενότητα mounter fx-3
2010-2017 JUKI εισήγαγε το πρόγραμμα συνδυασμού γραμμών SMT
Το 2010, η μηχανή jx-100LED τοποθέτησης εισήχθη, το 2011, η καθολική μηχανή jx-200, η μεγάλη τοποθέτηση μηχανή KE-3010, η μηχανή KE-3020 τοποθέτησης μεγάλης καθολική τοποθέτησης,
Ενότητα Mounter fx-3R υψηλής ταχύτητας 2013 μηχανή jx-300LED, πολλαπλών καθηκόντων πλατφόρμα JM-20 τοποθέτησης των οδηγήσεων 2014 συμπαγής μηχανή rx-6 τοποθέτησης ενότητας υψηλής ταχύτητας,
Οπτική μηχανή rv-1 επιθεώρησης υποστρωμάτων Το 2016, η υψηλής απόδοσης μηχανή ενότητας JUKI γεννήθηκε, και ενότητα σειράς RX μεγάλη η συμπαγής μηχανή rx-7 τοποθέτησης προωθήθηκε, μεγάλη συμπαγής ενότητα
Mounter rx-6R, επέκταση Mounter jx-350, μηχανή εκτύπωσης ύλης συγκολλήσεως κολλών rp-1, οπτική μηχανή rv-2, καλύτερος πωλώντας βασιλιάς rs-1 υψηλής ταχύτητας επιθεώρησης υποστρωμάτων του 2017 γεννημένος!
Ευφυής μηχανή rs-1 τοποθέτησης ενότητας υψηλής ταχύτητας
Το Μάρτιο του 2019 μεγάλη ευφυής ενότητα μηχανή rs-1R, μηχανή rx-7R τοποθέτησης τοποθέτησης μεγάλης ευφυής ενότητας
Τα κλασικά πρότυπα των μηχανών τοποθέτησης JUKI είναι τα ακόλουθα:
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100
Σειρά KJ μηχανών τοποθέτησης μεγάλης έκτασης JUKI
ΣΕΙΡΆ KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020 ΤΗΣ KE
FX οι σειρές fx-1 fx-2 fx-3 είναι μεγάλες μηχανές
RX-6 RX-7 FX-3RL
JX ειδική μηχανή jx-100 jx-200 jx-300LED jx-350LED τοποθέτησης των οδηγήσεων σειράς
Kd-2077 έξυπνη μηχανή rs-1 τοποθέτησης υψηλής ταχύτητας
JUKI KJ-01 KJ-02 KJ01 KJ02
Παράμετροι και διαμόρφωση συσκευών
Λειτουργικές προδιαγραφές | |
Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
Ανάλυση/οπτική σειρά/ταχύτητα | Προαιρετικός: 25μm/Pixel FOV: ανίχνευση 40.70mm X30.90mm speedStandard< 270ms="">: 20μm/Pixel FOV: speedOptional ανίχνευσης 32.56mm×24.72mm<260ms>: 15μm/Pixel FOV: speedOptional ανίχνευσης 24.42mm X18.54mm< 240ms="">: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
λειτουργικό σύστημα | Windows7 επαγγελματίας |
Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
Προδιαγραφές συστημάτων | |
Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
Μέγιστο βάρος PCB | 3KG |
PCB ευκίνητο | <5mm or="" 2=""> |
Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
Βάρος συσκευών | ΠΕΡ. 350KG |
Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
