Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
---|---|---|---|
Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Συγκόλληση και πίνακας κυμάτων στη μέση |
Μέθοδος ανίχνευσης: | πολυ-επιτροπή επιθεώρησης | Κάλυψη ανίχνευσης: | σπασμένα συστατικά |
Υψηλό φως: | Σε μη απευθείας σύνδεση εξοπλισμός επιλογών και θέσεων,Επιλογή AOI και εξοπλισμός θέσεων,Σε μη απευθείας σύνδεση μηχανή aoi smt |

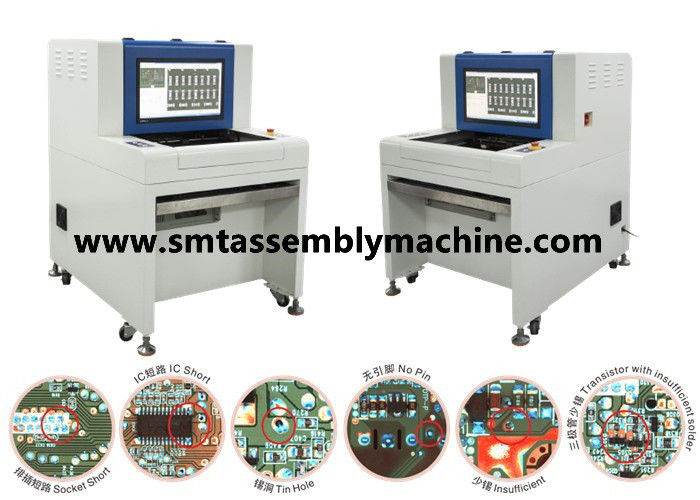

Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Μηχανή γραμμών χωρισμού εξοπλισμού και σε απευθείας σύνδεση μηχανή.
Σε μη απευθείας σύνδεση πρότυπα: X1 προϊόντα μπαλωμάτων ανίχνευσης, βυσματωτά προϊόντα ανίχνευσης X3
Σε απευθείας σύνδεση πρότυπα: X5 προϊόντα μπαλωμάτων ανίχνευσης φωτογραφιών καμερών, βυσματωτά προϊόντα ανίχνευσης φωτογραφιών καμερών X6.

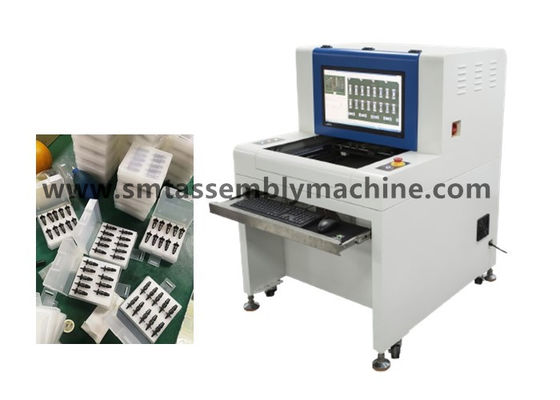

Ο εξοπλισμός JUKI2050 σε μη απευθείας σύνδεση AOI SZ-X3 επιλογών και θέσεων ανιχνεύει το πιάτο χρέωσης
Λειτουργία AOI: Αποτελεσματικό ποσοστό ανίχνευσης AOI: άνω των 99% (χειρωνακτικό ποσοστό ανίχνευσης: περίπου 70%)
Μειώστε την εργασία: 2-4 άνθρωποι ανά γραμμή παραγωγής, υψηλή αποδοτικότητα ανίχνευσης
Μέσω της λειτουργίας SPC, οι ατέλειες διαδικασίας μπορούν να μετρηθούν ακριβώς και να ελεγχθούν αποτελεσματικά
Η σταθερότητα είναι πολύ υψηλότερη από τη χειρωνακτική εργασία, και η μακροπρόθεσμη χρήση μπορεί σημαντικά να μειώσει το γενικό κόστος
Μπορεί να ενισχύσει την περιεκτική δύναμη της επιχείρησης και να ενισχύσει αποτελεσματικά τη γενική ανταγωνιστικότητά του.
Μεγάλη έκταση της Panasonic Panasonic των μηχανών τοποθέτησης:
1. Πρότυπο μηχανών τοποθέτησης σειράς της Panasonic Panasonic εκατ.: CM88 CM202 CM212 ΕΚΑΤ. 402 CM602
2. Πρότυπο μηχανών τοποθέτησης σειράς της Panasonic Panasonic BM: BM123 BM133 BM221 BM231
3. Πρότυπα μηχανών τοποθέτησης σειράς της Panasonic Panasonic NPM: NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2
Άλλα πρότυπα μηχανών τοποθέτησης της Panasonic είναι: MPA mv2c mv2f mv2v mv2vb msh msr msf και ούτω καθεξής
Το εκατ. BM έχει διακοπεί. Το μεγάλο πιάτο Panasonic είναι ένα προϊόν του τελευταίου αιώνα. Εκτός από το ότι HT MSF MCF MSR είναι ένα προϊόν της αρχής αυτού του αιώνα.
Τώρα η επικρατούσα τάση είναι η σειρά NPM: Δ, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
Τα πρότυπα μηχανών τοποθέτησης της Panasonic περιλαμβάνουν NPM, DT-401F, CM602, CM401, CM202DH, npm-D3, cm301-δ.
SZ-Χ τεχνικές παράμετροι1/X3 του σε μη απευθείας σύνδεση εξοπλισμού επιθεώρησης AOI οπτικού
Λειτουργικές προδιαγραφές | |
Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: πρότυπα ταχύτητας ανίχνευσης 40.70mm< 270ms=""> X30.90mm: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> προαιρετική: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> προαιρετική: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
λειτουργικό σύστημα | Windows7 επαγγελματίας |
Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
Προδιαγραφές συστημάτων | |
Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
Μέγιστο βάρος PCB | 3KG |
PCB ευκίνητο | <5mm or="" 2=""> |
Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
Βάρος συσκευών | ΠΕΡ. 350KG |
Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
