Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

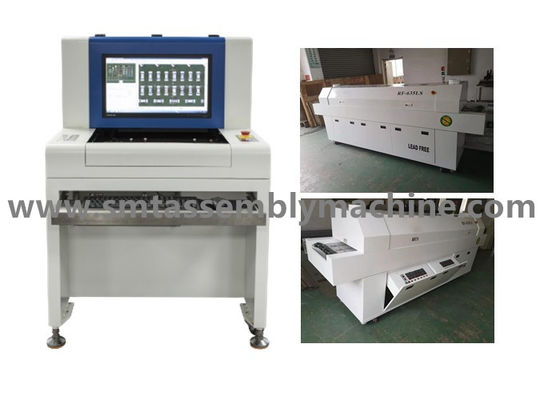

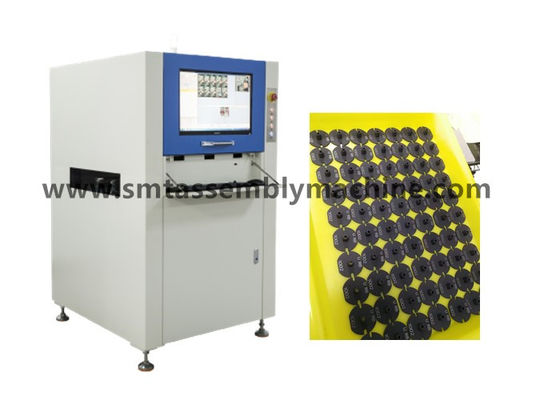

Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
---|---|---|---|
Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Πίνακας κυκλωμάτων ανεμιστήρων |
Μέθοδος ανίχνευσης: | Αυτόματη ανίχνευση αναγνώρισης underside | Κάλυψη ανίχνευσης: | Περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου |
Υψηλό φως: | Οπτική μηχανή επιθεώρησης πινάκων κυκλωμάτων ανεμιστήρων,Οπτική μηχανή επιθεώρησης PCBAS,Σε μη απευθείας σύνδεση μηχανή aoi PCB |
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ είναι ένας επαγγελματικός ηλεκτρονικός κατασκευαστής εξοπλισμού που ενσωματώνει την Ε&Α, την παραγωγή και τις πωλήσεις, που παράγουν: Εξοπλισμός δοκιμής AOI, βυσματωτή μηχανή AI, συγκόλληση κυμάτων, συγκόλληση επανακυκλοφορίας, πλατφόρμα σύνδεσης, αυτόματη μηχανή φόρτωσης και εκφόρτωσης, μηχανή συσσώρευσης, μηχανή γωνιών και άλλος εξοπλισμός Η αποθήκη εμπορευμάτων έχει το μεταχειρισμένο εξοπλισμό: Μηχανή τοποθέτησης της Panasonic, μηχανή τοποθέτησης Yamaha, μηχανή τοποθέτησης JUKI, μηχανή τοποθέτησης της Samsung, εσωτερική μηχανή τοποθέτησης EZ-περασμάτων, εσωτερική μηχανή τοποθέτησης μηχανών πλατφορμών, μηχανή εκτύπωσης, συγκολλώντας επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός Η αποθήκη εμπορευμάτων έχει τα εξαρτήματα: μηχανές, πίνακες, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.

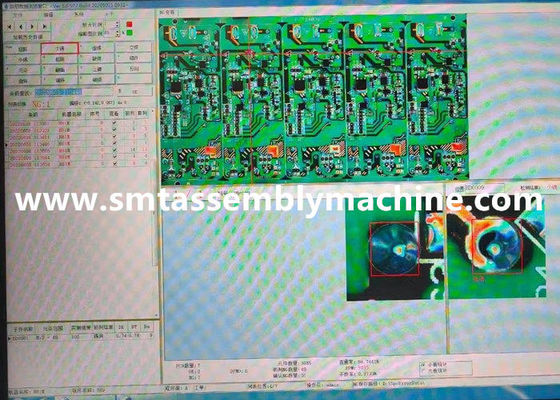

Η λειτουργία του εξοπλισμού δοκιμής AOI είναι να ανιχνευθούν τα ελαττωματικά προϊόντα ελέγχου πινάκων PCBA.
Μετά από τη συγκόλληση κυμάτων της σύνδεσης ΕΜΒΥΘΙΣΗΣ: περισσότερος κασσίτερος, λιγότερος κασσίτερος, τρύπα κασσίτερου, βραχυκύκλωμα, καρφώνει όχι έξω, κ.λπ.
Μετά από το φούρνο SMT: ελλείποντα μέρη, μη ευθυγράμμιση, λανθασμένα μέρη, αντιστροφή πολικότητας, θραύση, ρύπανση, λιγότερος κασσίτερος, περισσότεροι κασσίτερος, βραχυκύκλωμα, εικονική συγκόλληση, κ.λπ.
Ιστορία των προϊόντων μηχανών τοποθέτησης YAMAHA
1984: Το YAMAHA IM (ευφυή μηχανήματα) τμήμα αναπτύσσει επιτυχώς τη «μηχανή τοποθέτησης» και αρχίζει την στην Ιαπωνία
1987: Τα YM4600S, τα YM6000S, και το YM6000T εκτέθηκαν σε NEPCON ΙΑΠΩΝΊΑ, Ιαπωνία, και το YM1000D πήγε στην πώληση
1988: Ο COEM «PHILIPS» ΜΗΧΑΝΏΝ ΤΟΠΟΘΈΤΗΣΗΣ YAMA ΑΡΧΊΖΕΙ ΤΙΣ ΥΠΕΡΠΌΝΤΙΕΣ ΠΩΛΉΣΕΙΣ
1989: Οπτική τεχνολογία ευθυγράμμισης - YM3000V πηγαίνει στην πώληση
1990: Η υπερβολική σειρά - YM66S, YM84S, YM100VP - πήγε στην πώληση
1993: Το YV112, μια πλήρης-οπτική συσκευή αναγνώρισης, πήγε στην πώληση
1994: Το YVL80 πηγαίνει στην πώληση
1995: Το YV120 πηγαίνει στην πώληση
1995: Το YV112II πηγαίνει στην πώληση
1995: YV100, YVL88, YV86D, YV100D πηγαίνετε στην πώληση
1997: Πλήρεις οπτικές συσκευές αναγνώρισης - YV100II, YVL88II, YV64, YV112III και YV64D πηγαίνουν στην πώληση
1997: Η συσσωρευτική παραγωγή επιφάνειας 5.000 της «Yamaha» τοποθετεί τις μηχανές
1998: Η συσσωρευτική παραγωγή επιφάνειας 2.000 της «PHILIPS» τοποθετεί τις μηχανές
1999: Οι μορφωματικές μεγάλες μηχανές – YV100X, YV88X, YV100XT και HSDX – πηγαίνω στην πώληση
2000: Το Yamaha IM αποκτά Tenyru, Ιαπωνία, ένας διάσημος κατασκευαστής μηχανών τοποθέτησης τσιπ στην Ιαπωνία, και επανεγκαθιδρύει μια νέα επιχείρηση, πάλλομαι, Ιαπωνία
2000: Μορφωματική μεγάλη μηχανή - μηχανή μεγάλης εκτύπωσης YV180X και «ακρίβειας» - YVP - άρχισε τις πωλήσεις
2001: Η συσσωρευτική παραγωγή της επιφάνειας 10.000 τοποθετεί τις μηχανές
2001: Οι μορφωματικά μεγάλες μηχανές, YV100Xg, YV88Xg, YV100XTg, YV180Xg και HSDXg πηγαίνω στην πώληση
2002: Οι μορφωματικοί μινιυπολογιστές – ΤΡΙΑ Μ «YT16» και «αμόλυβδη μηχανή μεγάλης εκτύπωσης ακρίβειας» – YVP-Xg πηγαίνω στην πώληση
2003: Υβριδικό μεταλλοφόρο κοίτασμα, εξοπλισμός ΗΜΙ και τοποθέτησης SMT υβριδικός - ο κύβος πηγαίνει στην πώληση
2004: Η μορφωματική μηχανή YG200 εξαιρετικά-υψηλός-ταχύτητας πηγαίνει στην πώληση
2004: Μορφωματικός διανομέας εξαιρετικά-υψηλός-ταχύτητας - YGD πηγαίνει στην πώληση το 2005: «Μορφωματική μεγάλη μηχανή» - YG100 πηγαίνω στην πώληση
2005: Μορφωματικό aoi-YGI πηγαίνει στην πώληση
2005: Η μορφωματική πολλών χρήσεων μηχανή εξαιρετικά-υψηλός-ακρίβειας – YG88 πηγαίνει στην πώληση
2007: Η μορφωματική μηχανή τοποθέτησης εξαιρετικά-υψηλός-ταχύτητας – YG300 πηγαίνει στην πώληση
2008: Η μορφωματική μηχανή μεγάλης τοποθέτησης – YG12 πηγαίνω στην πώληση
2009: Η μορφωματική μεγάλης ακρίβειας πολλών χρήσεων μηχανή – YG12F πηγαίνει στην πώληση
2009: Η μορφωματική μηχανή τοποθέτησης εξαιρετικά-υψηλός-ταχύτητας – YS24 & YS24X πηγαίνουν στην πώληση
2012: Η μηχανή τοποθέτησης ενότητας υψηλής πυκνότητας YSM40 προωθείται
2013: Μηχανή μεγάλης διανομής - YSD που προωθείται
2014: Η υψηλής απόδοσης συμπαγής μηχανή εκτύπωσης YCP10 και το Ζ: Η υψηλής απόδοσης συμπαγής μηχανή εκτύπωσης LEX προωθείται
2015: Η μηχανή YSM40 τοποθέτησης εξαιρετικά-υψηλός-ταχύτητας προωθείται
2015: YSM20, Z.LEX που προωθείται επίσημα
2016: Το παγκόσμιο γρηγορότερο YSM40R ανά περιοχή μονάδων απελευθερώθηκε
2017: YSM10, YSM20R πήγε επίσημα στην πώληση.
Το 2019, η μηχανή τοποθέτησης YRM20, η τοπ μηχανή τοποθέτησης ενότητας εξαιρετικά-υψηλός-ταχύτητας απόδοσης τέθηκε στην πώληση.
SZ-Χ τεχνικές παράμετροι1/X3 του σε μη απευθείας σύνδεση εξοπλισμού επιθεώρησης AOI οπτικού
Λειτουργικές προδιαγραφές | |
Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: πρότυπα ταχύτητας ανίχνευσης 40.70mm< 270ms=""> X30.90mm: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> προαιρετική: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> προαιρετική: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
λειτουργικό σύστημα | Windows7 επαγγελματίας |
Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
Προδιαγραφές συστημάτων | |
Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
Μέγιστο βάρος PCB | 3KG |
PCB ευκίνητο | <5mm or="" 2=""> |
Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
Βάρος συσκευών | ΠΕΡ. 350KG |
Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
