Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Εξοπλισμός δοκιμής AOI | Σχήμα: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | selfie τα πιάτα ραβδιών ανιχνεύουν |
| Μέθοδος ανίχνευσης: | ανάλυση συγκεκριμένης πυκνότητας γραπτή | Κάλυψη ανίχνευσης: | Περισσότερη τρύπα κασσίτερου σπηλιών κασσίτερου κασσίτερου λιγότερος κασσίτερος |
| Επισημαίνω: | Μηχανή επιθεώρησης PCBAS AOI,Αυτοματοποιημένη οπτική μηχανή επιθεώρησης AOI,Σε μη απευθείας σύνδεση μηχανή Aoi σε Smt |
||

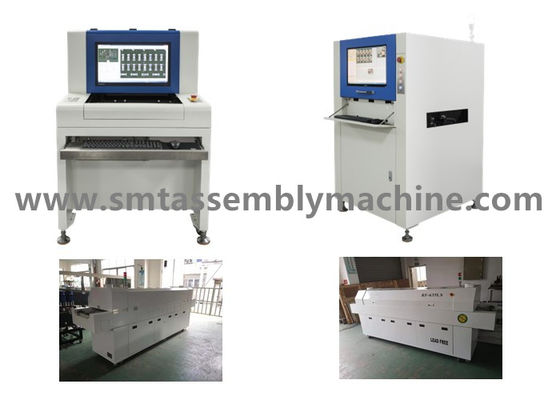

Η εταιρεία Shenzhen Wanbo High tech Co., Ltd. παράγει εξοπλισμό δοκιμών AOI, μηχανή συνδετήρα AI, συγκόλληση κυμάτων, συγκόλληση συγκόλλησης reflow, πλατφόρμα σύνδεσης, αυτόματο φορτιστή, συσσωρευτή,μηχανή γωνίας και άλλο εξοπλισμό;
Πωλήσεις μεταχειρισμένων μηχανών τοποθέτησης: μηχανές τοποθέτησης Matsushita, μηχανές τοποθέτησης Yamaha, μηχανές τοποθέτησης JUKI, μηχανές τοποθέτησης Samsung, εγχώριες μηχανές τοποθέτησης EZ pass και εγχώριες μηχανές τοποθέτησης πλατφόρμας, τυπογραφικές μηχανές,Επιστροφική συγκόλληση συγκόλλησης και λοιπών υποστηρικτικών εξοπλισμού;
Πώληση εξαρτημάτων: κινητήρες, πλάκες, κεφαλές λέιζερ, εξαρτήματα FEEDER, ακροφύσια κλπ.

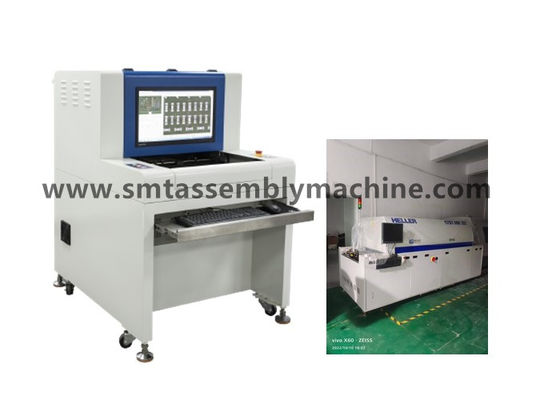

Εξοπλισμός δοκιμής AOI για την ανίχνευση πλακών PCBA:
Περισσότερο κασσίτερο, λιγότερο κασσίτερο, τρύπες κασσίτερου, βραχυκύκλωμα, χωρίς καρφίτσες, κλπ.
Μετά τον φούρνο SMT: ελλείψει εξαρτημάτων, δυσσύνθεση, σφάλμα εξαρτημάτων, αντιστροφή πολικότητας, κάταγμα, ρύπανση, λιγότερο κασσίτερο, περισσότερο κασσίτερο, βραχυκύκλωμα, εικονική συγκόλληση κλπ.
1Λειτουργία AOI: Αποτελεσματικός δείκτης ανίχνευσης AOI: πάνω από 99% (δείκτης χειροκίνητης ανίχνευσης περίπου 70%).
2.Μείωση του εργατικού δυναμικού: 2-4 άτομα ανά γραμμή παραγωγής, υψηλή αποτελεσματικότητα δοκιμών.
3Μέσω της λειτουργίας SPC, τα ελαττώματα της διαδικασίας μπορούν να μετρηθούν με ακρίβεια και να ελεγχθούν αποτελεσματικά.
4Αρχή.AOI: Χρησιμοποιήστε σύγχρονες οπτικές αρχές και τεχνολογία ψηφιακών φωτογραφικών μηχανών για να τραβήξετε φωτογραφίες σε πραγματικό χρόνο ανιχνευμένων αντικειμένων,
5.Αναλύει και επεξεργάζεται τις εικόνες που συλλέγονται μέσω υπολογιστών και εξειδικευμένου λογισμικού, και παράγει αυτόματα αποτελέσματα ανίχνευσης.
6Η σταθερότητα είναι πολύ υψηλότερη από την χειροκίνητη εργασία και η μακροχρόνια χρήση μπορεί να μειώσει σημαντικά το συνολικό κόστος.
7.YAMAHA πλήρης γκάμα μηχανών τοποθέτησης:
Για την εκτίμηση των επιπτώσεων της παραγράφου 1 του παρόντος παραρτήματος, πρέπει να ληφθούν υπόψη τα ακόλουθα:
8.Σαμψούγκ πλήρης εμβέλειας συσκευή τοποθέτησης:
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2
ΣΤ-Χ1/X3 Τεχνικές παραμέτρους εξοπλισμού οπτικής επιθεώρησης AOI εκτός σύνδεσης
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένη πλακέτα κυκλωμάτων | Ελέγχος της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας |
| Μέθοδος ανίχνευσης | Χρωματική εξαγωγή, στατιστική μοντελοποίηση, σύγκριση εικόνας σε πλήρες χρώμα, αυτόματη ρύθμιση παραμέτρων σύμφωνα με διαφορετικά σημεία ανίχνευσης (όπως μετατόπιση, πολικότητα, βραχυκύκλωμα κλπ.) |
| Κάμερα | Πλήρης χρωματική έξυπνη ψηφιακή κάμερα |
| Ανάλυση / οπτική περιοχή / ταχύτητα |
Προαιρετικά: 25μm/Pixel FOV: 40.70mm X30.90mm Ταχύτητα ανίχνευσης < 270ms/FOV |
| πηγή φωτός | Υψηλής φωτεινότητας RRGB ομοαξονικός πύργος δακτυλίου LED φωτεινής πηγής (χρωματικό φως) |
| Τρόπος προγραμματισμού | Εγχειριτική γραφή, αυτόματη σκεπή, εισαγωγή δεδομένων CAD και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Απομακρυσμένο έλεγχο | Απομακρυσμένη λειτουργία, προβολή, εκκίνηση ή διακοπή λειτουργίας μηχανής, τροποποίηση προγραμμάτων κλπ. οποιαδήποτε στιγμή, οπουδήποτε, οποιαδήποτε στιγμή, οπουδήποτε μέσω δικτύου TCP/IP |
| Σύστημα γραμμικών κωδικών | Αυτόματη αναγνώριση κάμερας και μετάδοση γραμμικού κώδικα (κώδικας 1D ή 2D) και λειτουργία πολλαπλών σημάτων (συμπεριλαμβανομένου του κακού σήματος) |
| Λειτουργία διακομιστή | Με τη χρήση κεντρικού διακομιστή, διάφορα σύνολα δεδομένων AOI μπορούν να διαχειρίζονται κεντρικά |
| λειτουργικό σύστημα | Windows7 Professional |
| Ελέγξτε την έξοδο αποτελεσμάτων | 22 ιντσών οθόνη LCD |
| Προδιαγραφές συστήματος | |
| Περιοχή μεγεθών PCB | 50×50mm (μίν) ≈ 430×330mm (μέγιστο) |
| Περιοχή πάχους PCB | 0.3 έως 5 mm |
| Διάκριση άκρων του συστήματος συμπίεσης PCB | Πάνω:3.5 mm Κάτω:3.5 mm |
| Μέγιστο βάρος PCB | 3 κιλά |
| Ελαστικότητα PCB | < 5 mm ή 2% του διαγώνιου μήκους PCB |
| Υψόμετρος καθαρού άνω και κατώτερου τμήματος των PCB | Πάνω πλευρά PCB: 30 mm Πίσω πλευρά PCB: 60 mm |
| Σύστημα μεταφοράς | Αυτόματο άνοιγμα και ανάσυρση των διμερών στερεών, αυτόματη αντιστάθμιση της παραμόρφωσης κάμψης PCB |
| Υψόμετρο του μεταφορέα από το έδαφος | 850 έως 920 mm |
| ρεύμα μεταφορέα / χρόνος | Η PCB κινείται προς την κατεύθυνση Y χρόνος εισόδου/εξόδου: 2,5 δευτερόλεπτα |
| Οδηγός πλατφόρμας X/Y | Με εμβολοφόρο κινητήρα, ακρίβεια θέσης < 20μm. Το PCB είναι σταθερό και η κάμερα κινείται προς την κατεύθυνση X |
| Ηλεκτρική τροφοδοσία/πίεση αέρα | AC230V 50/60 Hz μικρότερο από 1KVA / δεν απαιτείται |
| Βάρος της συσκευής | Περίπου 350 κιλά. |
| Παράγοντας μορφής συσκευής | 1070 × 900 × 1310 mm (L × W × H) |
| Θέρμανση και υγρασία περιβάλλοντος | 10~35°C 35~80% RH (μη συμπυκνωτική) |
| Ασφάλεια εξοπλισμού | Συμμορφώνεται με τα πρότυπα ασφάλειας CE |
Συμβουλή: Το ελλείπτον πλαίσιο του αντίστασης είναι το ίδιο πλαίσιο ανίχνευσης με το λάθος πλαίσιο εξαρτήματος, το οποίο ανιχνεύει κυρίως το μεταξοπλέγμα.
