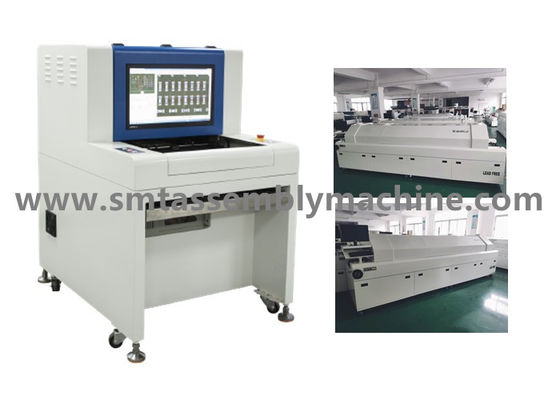

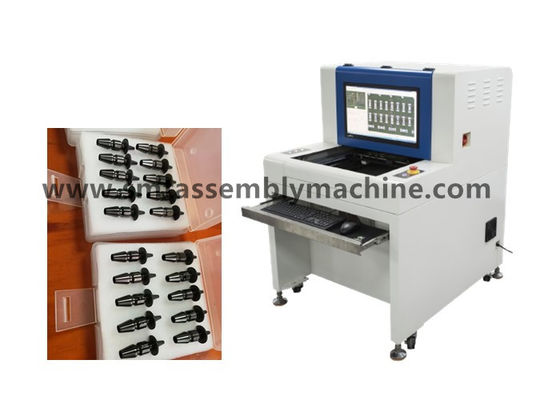

Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
---|---|---|---|
Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Πίνακας ελέγχου δύναμης λαμπτήρων οδηγήσεων |
Μέθοδος ανίχνευσης: | Αναγνώριση χαρακτήρα OCR-miha'nimaτος οπτικής αναγνώρισης χαρακτήρων | Κάλυψη ανίχνευσης: | Κοινή επιθεώρηση ύλης συγκολλήσεως |
Υψηλό φως: | Μηχανή Aoi λαμπτήρων οδηγήσεων,Μηχανή Aoi πινάκων ελέγχου δύναμης,Σε μη απευθείας σύνδεση επιθεώρηση Smt Aoi |
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ παράγει τον εξοπλισμό δοκιμής AOI, τη βυσματωτή μηχανή AI, τη συγκόλληση κυμάτων, τη συγκόλληση συγκόλλησης επανακυκλοφορίας, την πλατφόρμα σύνδεσης, τον αυτόματο φορτωτή, το στοιβαχτή, τη μηχανή γωνιών και άλλο εξοπλισμό
Πωλήσεις των μεταχειρισμένων mounters: Mounters Matsushita, mounters Yamaha, mounters JUKI, mounters της Samsung, εσωτερικά mounters περασμάτων EZ και εσωτερικά mounters πλατφορμών, μηχανές εκτύπωσης, συγκολλώντας συγκόλλησης επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός
Πωλήσεις εξαρτημάτων: μηχανές, πιάτα, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Ισχυρά χαρακτηριστικά γνωρίσματα λογισμικού
1.Color εξαγωγή, στατιστική ανάλυση
2.Character αναγνώριση (OCR-miha'nima οπτικής αναγνώρισης χαρακτήρων)
3.Color ανάλυση απόστασης
4.IC γεφύρωμα
5. γραπτή ανάλυση συγκεκριμένης πυκνότητας
6.Luminance ανάλυση
7.Graphic ανάλυση ομοιότητας
8.CAD εισαγωγή στοιχείων
9.SPC λειτουργία στατιστικών
10.Operation διαχείριση επιπέδων
11.Barcode ανίχνευση
12.Offline προγραμματισμός
13.CAD λειτουργία στοιχείων
14.Automatic προσδιορισμός και ανίχνευση της κατώτατης επιφάνειας
15.Multi-επιτροπή ανίχνευση
16.Multi-μηχανή διασύνδεση
17.Self-χτισμένος συστατική τυποποιημένη βιβλιοθήκη
18.It μπορεί να παραγάγει και να εξαγάγει καθημερινά, εβδομαδιαίες και μηνιαίες εκθέσεις
1.AOI λειτουργία: Αποτελεσματικό ποσοστό ανίχνευσης AOI: άνω των 99% (το χειρωνακτικό ποσοστό ανίχνευσης είναι για 70%)
2.Reduce εργασία: 2-4 άνθρωποι ανά γραμμή παραγωγής, υψηλή εξεταστική αποδοτικότητα
3.Through η λειτουργία SPC, ατέλειες διαδικασίας μπορεί να μετρηθεί ακριβώς και να ελεγχθεί αποτελεσματικά
4.AOI αρχή: Χρησιμοποιήστε τις σύγχρονες οπτικές αρχές και την τεχνολογία ψηφιακών κάμερα για να πάρετε τις σε πραγματικό χρόνο φωτογραφίες των ανιχνευμένων αντικειμένων,
5.Analyze και επεξεργαστείτε τις συλλήφθείες εικόνες μέσω των υπολογιστών και του εξειδικευμένου λογισμικού, και παράγετε αυτόματα τα αποτελέσματα ανίχνευσης.
6.The η σταθερότητα είναι πολύ υψηλότερη από τη χειρωνακτική εργασία, και η μακροπρόθεσμη χρήση μπορεί σημαντικά να μειώσει το γενικό κόστος
7.YAMAHA μεγάλη έκταση των μηχανών τοποθέτησης:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
8.Samsung μηχανή τοποθέτησης μεγάλης έκτασης:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
SZ-Χ τεχνικές παράμετροι1/X3 του σε μη απευθείας σύνδεση εξοπλισμού επιθεώρησης AOI οπτικού
Λειτουργικές προδιαγραφές | |
Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: πρότυπα ταχύτητας ανίχνευσης 40.70mm< 270ms=""> X30.90mm: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> προαιρετική: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> προαιρετική: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
λειτουργικό σύστημα | Windows7 επαγγελματίας |
Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
Προδιαγραφές συστημάτων | |
Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
Μέγιστο βάρος PCB | 3KG |
PCB ευκίνητο | <5mm or="" 2=""> |
Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
Βάρος συσκευών | ΠΕΡ. 350KG |
Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
