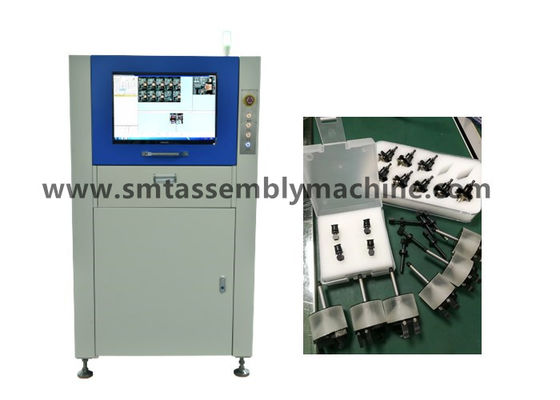

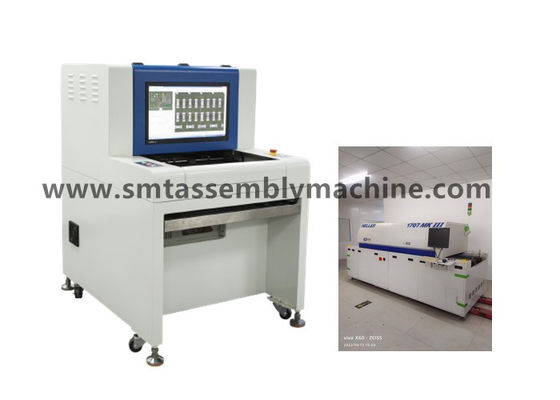

Ποιότητα ελέγχου μηχανών επιθεώρησης SMT SZ-X3 AOI για τον υπαίθριο πίνακα ελέγχου δύναμης 100W 200W
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Έλεγχος δύναμης λαμπτήρων των οδηγήσεων πινάκων |
| Μέθοδος ανίχνευσης: | Αναγνώριση χαρακτήρα | Κάλυψη ανίχνευσης: | Ένωση ύλης συγκολλήσεως επιθεώρησης |
| Υψηλό φως: | Μηχανή επιθεώρησης SZ-X3 AOI,Η επιφάνεια τοποθετεί τη μηχανή επιθεώρησης τεχνολογίας AOI,Μηχανή Smt επιθεώρησης Aoi |
||
Ποιότητα ελέγχου μηχανών SZ-X3 SMT AOI για τον υπαίθριο πίνακα ελέγχου δύναμης 100W 200W
Σε μη απευθείας σύνδεση AOI ελέγχου δύναμης λαμπτήρων οδηγήσεων ποιοτική SZ-X3 ανίχνευση πινάκων μετά από τη συγκόλληση
Ο οπτικός εξοπλισμός επιθεώρησης SZ-X3 AOI επιθεωρεί τον πίνακα ελέγχου ναυσιπλοΐας αυτοκινήτων
Ο οπτικός εξοπλισμός δοκιμής AOI ελέγχει την ποιότητα ελέγχου του πιάτου ράβδων selfie
Σε μη απευθείας σύνδεση AOI βραχυκύκλωμα πινάκων ανεμιστήρων ελέγχων USB συσκευών SZ-X3 ανίχνευσης SMT
Σε μη απευθείας σύνδεση AOI συγκόλληση πινάκων κυκλωμάτων ανεμιστήρων ελέγχων εξοπλισμού επιθεώρησης SZ-X3 SMT
Σε μη απευθείας σύνδεση επιλογή μαξιλαριών χρέωσης αυτοκινήτων επιθεώρησης οράματος SZ-X3 AOI και εξοπλισμός Yamaha YS20 θέσεων

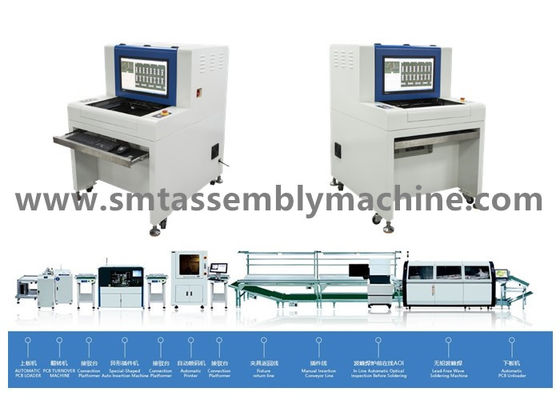

Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ παράγει τον εξοπλισμό δοκιμής AOI, τη βυσματωτή μηχανή AI, τη συγκόλληση κυμάτων, τη συγκόλληση συγκόλλησης επανακυκλοφορίας, την πλατφόρμα σύνδεσης, τον αυτόματο φορτωτή, το στοιβαχτή, τη μηχανή γωνιών και άλλο εξοπλισμό
Πωλήσεις των μεταχειρισμένων mounters: Mounters Matsushita, mounters Yamaha, mounters JUKI, mounters της Samsung, εσωτερικά mounters περασμάτων EZ και εσωτερικά mounters πλατφορμών, μηχανές εκτύπωσης, συγκολλώντας συγκόλλησης επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός
Πωλήσεις εξαρτημάτων: μηχανές, πιάτα, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Ισχυρά χαρακτηριστικά γνωρίσματα λογισμικού
1.Color εξαγωγή, στατιστική ανάλυση
2.Character αναγνώριση (OCR-miha'nima οπτικής αναγνώρισης χαρακτήρων)
3.Color ανάλυση απόστασης
4.IC γεφύρωμα
5. γραπτή ανάλυση συγκεκριμένης πυκνότητας
6.Luminance ανάλυση
7.Graphic ανάλυση ομοιότητας
8.CAD εισαγωγή στοιχείων
9.SPC λειτουργία στατιστικών
10.Operation διαχείριση επιπέδων
11.Barcode ανίχνευση
12.Offline προγραμματισμός
13.CAD λειτουργία στοιχείων
14.Automatic προσδιορισμός και ανίχνευση της κατώτατης επιφάνειας
15.Multi-επιτροπή ανίχνευση
16.Multi-μηχανή διασύνδεση
17.Self-χτισμένος συστατική τυποποιημένη βιβλιοθήκη
18.It μπορεί να παραγάγει και να εξαγάγει καθημερινά, εβδομαδιαίες και μηνιαίες εκθέσεις
Μηχανικό σχέδιο δομών ακρίβειας
1.High βάση μηχανών ακαμψίας, λογικό μηχανικό κέντρο βαρύτητας, μικρή δόνηση κατά τη λειτουργία, όμορφη και γενναιόδωρη εμφάνιση
2.Precision ράγα οδηγών βιδών, ράγα καλωδίων
3.Precision αυτόματο προσάρτημα, εύκολο και γρήγορο PCB φόρτωσης και εκφόρτωσης
4.Exquisite τεχνολογία συνελεύσεων για να εξασφαλίσει τη σταθερά χρήση και τα μακρά ζωή ολόκληρης της μηχανής.
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ εμμένει στην αρχή της ειλικρίνειας, της απλότητας, του πραγματισμού και της σεμνότητας, εμμένει στην αρχή την αλήθεια από τα γεγονότα, χρησιμοποιεί τα προϊόντα ως μέσο, και υιοθετεί τη νέα μορφή δημιουργίας των υπηρεσιών IP ως επιχειρησιακή φιλοσοφία, παρέχουμε στους πελάτες τις λύσεις για να πραγματοποιήσουμε την κοινωνική αξία της επιχείρησης και της ομάδας.
SZ-Χ τεχνικές παράμετροι1/X3 του σε μη απευθείας σύνδεση εξοπλισμού επιθεώρησης AOI οπτικού
| Λειτουργικές προδιαγραφές | |
| Δοκιμασμένος πίνακας κυκλωμάτων | Φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων |
| Μέθοδος ανίχνευσης | Η εξαγωγή χρώματος, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.) |
| Κάμερα | Πλήρης έξυπνη ψηφιακή κάμερα χρώματος |
| Ανάλυση/οπτική σειρά/ταχύτητα |
Προαιρετικός: 25μm/Pixel FOV: πρότυπα ταχύτητας ανίχνευσης 40.70mm< 270ms=""> X30.90mm: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms> προαιρετική: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms=""> προαιρετική: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms=""> |
| πηγή φωτός | Υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB οδηγήσεων πύργων (φως χρώματος) |
| Τρόπος προγραμματισμού | Το χειρωνακτικό γράψιμο, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας |
| Τηλεχειρισμός | Μακρινή λειτουργία, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP |
| Σύστημα γραμμωτών κωδίκων | Αυτόματη αναγνώριση καμερών και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού) |
| Τρόπος κεντρικών υπολογιστών | Χρησιμοποιώντας έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορούν να ρυθμιστούν κεντρικά |
| λειτουργικό σύστημα | Windows7 επαγγελματίας |
| Ελέγξτε την παραγωγή αποτελέσματος | όργανο ελέγχου 22 ίντσας LCD |
| Προδιαγραφές συστημάτων | |
| Σειρά μεγέθους PCB | 50×50mm (λ.) ~430×330mm (Max) |
| Σειρά πάχους PCB | 0,3 έως 5 χιλ. |
| Εκκαθάριση ακρών συστημάτων στερέωσης PCB | ΚΟΡΥΦΗ: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ. |
| Μέγιστο βάρος PCB | 3KG |
| PCB ευκίνητο | <5mm or="" 2=""> |
| Καθαρό ύψος κορυφών και κατώτατων σημείων PCB | Τοπ πλευρά PCB: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ. |
| Σύστημα μεταφορέων | Αυτόματες άνοιγμα και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB |
| Ύψος μεταφορέων επάνω από το έδαφος | 850 έως 920 χιλ. |
| Ροή/χρόνος μεταφορέων | Κινήσεις PCB στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα |
| X/Y οδηγός πλατφορμών | Μηχανή βιδών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20=""> |
| Παροχή ηλεκτρικού ρεύματος/πίεση αέρα | AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος |
| Βάρος συσκευών | ΠΕΡ. 350KG |
| Τύπος συσκευών | 1070×900×1310mm (L×W×H) |
| Περιβαλλοντική θερμοκρασία και υγρασία | 10~35°C 35~80% RH (non-condensing) |
| Ασφάλεια εξοπλισμού | Συμμορφώνεται με τις ασφάλειες προτύπου CE |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
