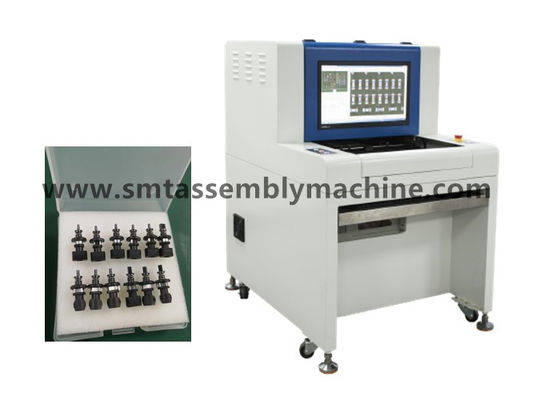

ΕΜΒΥΘΙΣΗΣ σε μη απευθείας σύνδεση AOI επιθεώρησης μηχανών SZ-X3 οπτικός πίνακας ελέγχου δύναμης προβολέων ανίχνευσης υπαίθριος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Εξοπλισμός δοκιμής AOI | Πρότυπο: | SZ-X3 |
|---|---|---|---|
| Διάσταση: | 1070*900*1310 χλστ | Έλεγχος: | Παροχή προβολέων και ηλεκτρικού ρεύματος προβολέων |
| Μέθοδος ανίχνευσης: | Λειτουργία εισαγωγών στοιχείων CAD | Κάλυψη ανίχνευσης: | Επιθεωρήστε την ποιότητα του metapart |
| Υψηλό φως: | Μηχανή επιθεώρησης ΕΜΒΥΘΙΣΗΣ AOI,Οπτική μηχανή επιθεώρησης ανίχνευσης AOI,Μηχανή PCB Aoi υψηλής ταχύτητας |
||
Υπαίθρια σε μη απευθείας σύνδεση AOI πινάκων ελέγχου δύναμης προβολέων SZ-X3 οπτική ανίχνευση ΕΜΒΥΘΙΣΗΣ Yamaha YS24
ΕΜΒΥΘΙΣΗΣ AOI επιθεώρησης μηχανών υπαίθριος οδών πίνακας ελέγχου δύναμης λαμπτήρων υψηλής ισχύος
Ποιότητα ελέγχου μηχανών SZ-X3 SMT AOI για τον υπαίθριο πίνακα ελέγχου δύναμης 100W 200W
Σε μη απευθείας σύνδεση AOI ελέγχου δύναμης λαμπτήρων οδηγήσεων ποιοτική SZ-X3 ανίχνευση πινάκων μετά από τη συγκόλληση
Ο οπτικός εξοπλισμός επιθεώρησης SZ-X3 AOI επιθεωρεί τον πίνακα ελέγχου ναυσιπλοΐας αυτοκινήτων
Ο οπτικός εξοπλισμός δοκιμής AOI ελέγχει την ποιότητα ελέγχου του πιάτου ράβδων selfie
Σε μη απευθείας σύνδεση AOI βραχυκύκλωμα πινάκων ανεμιστήρων ελέγχων USB συσκευών SZ-X3 ανίχνευσης SMT
Σε μη απευθείας σύνδεση AOI συγκόλληση πινάκων κυκλωμάτων ανεμιστήρων ελέγχων εξοπλισμού επιθεώρησης SZ-X3 SMT
Σε μη απευθείας σύνδεση επιλογή μαξιλαριών χρέωσης αυτοκινήτων επιθεώρησης οράματος SZ-X3 AOI και εξοπλισμός Yamaha YS20 θέσεων
Η Co. υψηλής τεχνολογίας Wanbo Shenzhen, ΕΠΕ παράγει τον εξοπλισμό δοκιμής AOI, τη βυσματωτή μηχανή AI, τη συγκόλληση κυμάτων, τη συγκόλληση συγκόλλησης επανακυκλοφορίας, την πλατφόρμα σύνδεσης, τον αυτόματο φορτωτή, το στοιβαχτή, τη μηχανή γωνιών και άλλο εξοπλισμό
Πωλήσεις των μεταχειρισμένων mounters: Mounters Matsushita, mounters Yamaha, mounters JUKI, mounters της Samsung, εσωτερικά mounters περασμάτων EZ και εσωτερικά mounters πλατφορμών, μηχανές εκτύπωσης, συγκολλώντας συγκόλλησης επανακυκλοφορίας και άλλος ενισχυτικός εξοπλισμός
Πωλήσεις εξαρτημάτων: μηχανές, πιάτα, κεφάλια λέιζερ, ΤΡΟΦΟΔΟΤΗΣ εξαρτημάτων, ακροφύσια, κ.λπ.
Ισχυρά χαρακτηριστικά γνωρίσματα λογισμικού
1.Color εξαγωγή, στατιστική ανάλυση
2.Character αναγνώριση (OCR-miha'nima οπτικής αναγνώρισης χαρακτήρων). Μπορεί να παραγάγει και να εξαγάγει καθημερινά, εβδομαδιαίες και μηνιαίες εκθέσεις
3.Color ανάλυση απόστασης Διασύνδεση πολυ-μηχανών
4.IC γεφύρωμα της μόνος-χτισμένης συστατικής τυποποιημένης βιβλιοθήκης
5. γραπτή ανάλυση συγκεκριμένης πυκνότητας
6.Luminance αυτόματοι προσδιορισμός ανάλυσης και ανίχνευση της κατώτατης επιφάνειας
7.Graphic ανίχνευση πολυ-επιτροπής ανάλυσης ομοιότητας
8.CAD λειτουργία στοιχείων CAD εισαγωγών στοιχείων
9.SPC οι στατιστικές λειτουργούν σε μη απευθείας σύνδεση προγραμματισμός
10.Operation ανίχνευση διοικητικών γραμμωτών κωδίκων επιπέδων
Τεχνικές παράμετροι του σε μη απευθείας σύνδεση εξοπλισμού επιθεώρησης AOI οπτικού
Λειτουργικές προδιαγραφές
Δοκιμασμένος φούρνος προ-επανακυκλοφορίας φούρνων επανακυκλοφορίας πινάκων κυκλωμάτων SMT, επιθεώρηση πινάκων μετα-κυκλωμάτων, προ-συγκόλληση συγκόλλησης κυμάτων, επιθεώρηση πινάκων μετα-κυκλωμάτων συγκόλλησης κυμάτων
Η εξαγωγή χρώματος μεθόδου ανίχνευσης, στατιστική διαμόρφωση, σύγκριση εικόνας πλήρης-χρώματος, αυτόματος καθορισμός των παραμέτρων σύμφωνα με τη διαφορετική ανίχνευση δείχνει (όπως το όφσετ, η πολικότητα, το βραχυκύκλωμα, κ.λπ.)
Έξυπνη ψηφιακή κάμερα χρώματος καμερών πλήρης
Ανάλυση/οπτική σειρά/ταχύτητα προαιρετικές: 25μm/Pixel FOV: ταχύτητα ανίχνευσης 40.70mm X30.90mm< 270ms="">
Πρότυπα: 20μm/Pixel FOV: ταχύτητα ανίχνευσης 32.56mm×24.72mm<260ms>
Προαιρετικός: 15μm/Pixel FOV: ταχύτητα ανίχνευσης 24.42mm X18.54mm< 240ms="">
Προαιρετικός: 10μm/Pixel FOV: ταχύτητα ανίχνευσης 16.28mm X12.36mm< 220ms="">

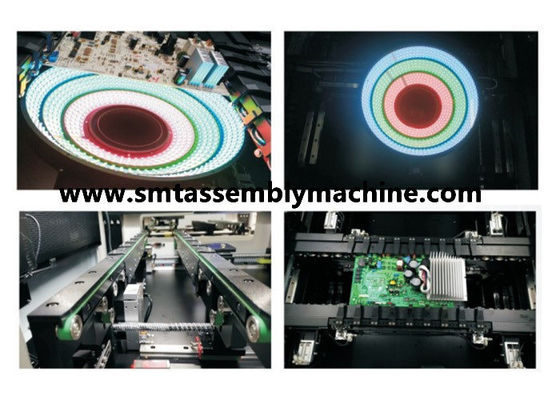

υψηλή πηγή φωτός των ομοαξονικών δαχτυλιδιών φωτεινότητας RRGB πηγής φωτός οδηγήσεων πύργων (φως χρώματος)
Το προγραμματίζοντας χειρωνακτικό γράψιμο τρόπου, αυτόματη διαμόρφωση, στοιχεία CAD εισάγει και αυτόματες βιβλιοθήκες αλληλογραφίας
Μακρινή λειτουργία τηλεχειρισμού, βλέποντας, αρχικός ή σταματώντας το τρέξιμο μηχανών, που τροποποιεί τα προγράμματα, κ.λπ. οποτεδήποτε, οπουδήποτε, οποτεδήποτε, οπουδήποτε μέσω του δικτύου TCP/IP
Ανιχνεύστε το όφσετ τύπων κάλυψης, λιγότερος κασσίτερος, βραχυκύκλωμα, ρύπανση, ελλείποντα μέρη, λοξή κίνηση, μόνιμο μνημείο, πλευρά που στέκεται, κτυπώντας, λανθασμένα μέρη, ζημία, να επιπλεύσει ύψος, πολικότητα, εικονική συγκόλληση, κενή συγκόλληση, έκχυση κόλλας, τρύπα κασσίτερου, καρφώστε όχι έξω, κ.λπ.
Τα πολλαπλάσια προγράμματα ιδιαίτερων χαρακτηριστικών τρέχουν συγχρόνως, αυτόματο πρόγραμμα ανάκλησης υποστήριξης 0-359° περιστρεφόμενα μέρη (σε 1°)
Ελάχιστο μέρος που εξετάζει 10µm: 01005chip & ολοκληρωμένο κύκλωμα 0.3pitch
Το SPC και τα στοιχεία δοκιμής αρχείων κανονισμού διαδικασίας σε όλη τη διαδικασία και εκτελούν τις στατιστικές και η ανάλυση, οποιαδήποτε περιοχή μπορεί να δει τη θέση παραγωγής και την ποιοτική ανάλυση, και την παραγωγή Excel, Txt και άλλες μορφές αρχείου
Αυτόματη αναγνώριση καμερών συστημάτων γραμμωτών κωδίκων και μετάδοση του γραμμωτού κώδικα (1D ή 2$ος κώδικας), και λειτουργία πολυ-σημαδιών (συμπεριλαμβανομένου του κακού βαθμού)
Ο τρόπος κεντρικών υπολογιστών που χρησιμοποιεί έναν κεντρικό υπολογιστή, διάφορα σύνολα στοιχείων AOI μπορεί να ρυθμιστεί κεντρικά
επαγγελματίας λειτουργικών συστημάτων Windows7
Ελέγξτε την παραγωγή 22 αποτελέσματος όργανο ελέγχου ίντσας LCD
Προδιαγραφές συστημάτων
Σειρά 50×50mm μεγέθους PCB (λ.) ~430×330mm (Max)
Σειρά πάχους PCB 0,3 έως 5 χιλ.
ΚΟΡΥΦΉ εκκαθάρισης ακρών συστημάτων στερέωσης PCB: κατώτατο σημείο 3,5 χιλ.: 3,5 χιλ.
Μέγιστο βάρος 3KG PCB
PCB ευκίνητο<5mm or="" 2="">
PCB τοπ πλευρά PCB ύψους κορυφών και κατώτατων σημείων καθαρή: κατώτατη πλευρά 30 PCB χιλ.: 60 χιλ.
Αυτόματες άνοιγμα συστημάτων μεταφορέων και απόσυρση των διμερών κοu'φωμάτων, αυτόματη αποζημίωση της κάμπτοντας παραμόρφωσης PCB
Ύψος μεταφορέων επάνω από το έδαφος 850 έως 920 χιλ.
Κινήσεις PCB ροής/χρόνου μεταφορέων στο χρόνο κατεύθυνσης In/out Υ: 2,5 δευτερόλεπτα
X/Y μηχανή βιδών οδηγών πλατφορμών που οδηγείται, ακρίβεια προσδιορισμού θέσης < 20="">
Παροχή ηλεκτρικού ρεύματος/πίεση αέρα AC230V 50/60 Hz λιγότερο από 1KVA/μην απαιτημένος
Βάρος ΠΕΡ. 350KG συσκευών
Τύπος 1070×900×1310mm συσκευών (L×W×H)
Περιβαλλοντική θερμοκρασία και υγρασία 10~35°C 35~80% RH (non-condensing)
Η ασφάλεια εξοπλισμού συμμορφώνεται με τις ασφάλειες προτύπου CE
SZ-Χ1/X3
| Αριθ. | Όνομα | Εμπορικό σήμα | μονάδα | ποσότητα |
| 1 | ράγα οδηγών | Ταϊβάν Shangyin | PC | 4 |
| 2 | Βίδα μολύβδου | Ταϊβάν Shangyin | PC | 2 |
| 3 | Ο άξονας τοποθετεί | Ταϊβάν Shangyin | σύνολα | 2 |
| 4 | Μηχανές και κινήσεις | Mitsubishi ή Panasonic | σύνολα | 2 |
| 5 | κάμερα | Χρώμα κάμερα εικονοκυττάρου 5 εκατομμυρίων | σύνολα | 1 |
| 6 | φακός | Utron της Ιαπωνίας | PC | 1 |
| 7 | Αθλητική κάρτα | Raysay | σύνολα | 1 |
| 8 | Χρωματισμένη πηγή φωτός | Ομοαξονική πηγή φωτός τέσσερις-χρώματος RGB | σύνολα | 1 |
| 9 | Διακόπτες αυλακώσεων | Omron | PC | 2 |
| 10 | Παροχή ηλεκτρικού ρεύματος μετατροπής | Ταϊβάν Mingwei | PC | 1 |
| 11 | Προστάτης διαρροής | Schneider/CHNT | PC | 1 |
| 12 | Κενός | Schneider/CHNT | PC | 3 |
| 13 | Ενδιάμεσοι ηλεκτρονόμοι | Omron | σύνολα | 2 |
| Διαμόρφωση ΕΠΙ | Υπολογιστής | Πλαίσια ΕΠΙ | PC | 1 |
| επίδειξη | Lenovo 22» | PC | 1 | |
| ΚΜΕ | Πυρήνας τετραγώνων της Intel i5 | σύνολα | 1 | |
| mainboard | Βιομηχανική μητρική κάρτα ελέγχου | |||
| μνήμη | Κίνγκστον 4G | |||
| σκληρός δίσκος | SSD 250G | |||
| Παροχή ηλεκτρικού ρεύματος πλαισίων | 350W |
Άκρη: Το ελλείπον πλαίσιο του αντιστάτη είναι το ίδιο πλαίσιο ανίχνευσης με το λανθασμένο πλαίσιο μερών, το οποίο ανιχνεύει κυρίως τη διαλογή μεταξιού.
